436474,宝德两位五通挡板电磁阀

436474,宝德两位五通挡板电磁阀

电源24 V DC *额定功率0,8 W

负载周期连续工作 ( ED)

上海乾拓贸易有限公司

手机：17302157802

企业QQ：2880626086

电话；021-69000987

联系人：刘艳

邮箱：17302157802@163.com

电气连接矩形插头，针脚间距 5.08 mm

防护等级IP 40，矩形插头插好时

保护等级3，符合 VDE 0580

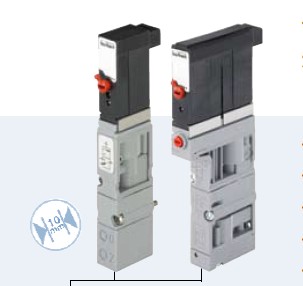

6525 型包括 6144 型挡板式先导阀和气

动座阀。挡板原理允许以较小的功率和快速

所有阀门的标准供货都带手动开关。

响应时间 [ms闭量条件符合 ISO 12238

<10ms10ms技术参数内孔DN 4,0

阀体材质PPS, PA密封材质FPM, NBR 和 PUR

电压允差±10%频率约 1000 c.p.m.

436474,宝德两位五通挡板电磁阀

重量21 g装2 个 M2x20 螺钉响应开关较高的压力

介质温度0 to +50 °C环境温度0 to +55 °C

矩形电缆插头触点间距 5.08 mm 带 3 m 电缆133 486

带 2 个触点644 067手动开关标准供货连接口与MP11配套的法兰

气动模块MP11 型，M5、M7、Ø 6 mm 插管连接

保护盖板，配两位五通阀位整块配 1 个空阀位650 373

，两位是两个位置可控：开-关，三通是有三个通道通气，

一般情况下1个通道与气源连接，另外两个通道1个与执行机构

的进气口连接，1个与执行机构排气口连接，具体的工作原理

可以参照单作用气动执行机构的工作原理图。

BURKERT宝德先导式电磁阀在封闭件四周形成上下：

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，

气动连接模块左Ø 10 mm 插管连接144 752带 300 mm 飞线644 068

G 1/4 144 750NPT 1/4 144 75右Ø 10 mm 插管连接144 755

G 1/4 144 753PT 1/4 144 754带 R 通道止回阀144 909

MP11 型 2 阀气动基本模块Ø 6 mm 插管连接不带止回阀144 903

介质润滑、无油、干燥的压缩空气； 中性气体 (TJ5μm过滤)

安装方位可根据需要安装，较好将执行机构朝 允许余波10

436474,宝德两位五通挡板电磁阀
