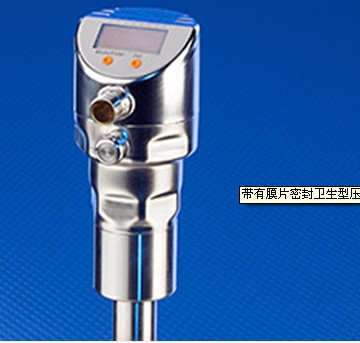

OGH500，爱福门带有膜片密封卫生型压力传感器

用于-25至200° C温度范围的压力监控

一体式1.5"或2"夹紧隔膜密封，带不锈钢隔膜

所有接液部件由不锈钢制成。

采用2线操作的可编程模拟输出和显示屏

附带6点校准证书

应用

PI22/PI23系列压力传感器设计用于高

温应用，尤其对于UHT设备（高温）。

灵活：2、3或4线

配有清晰可见LED显示屏的压力传感器

不仅可作为3或4线装置连接，而且还可

作为回路供电2线装置。这可减少新安

装的接线复杂性，同时方便更换现有2线连接。

参数设置

可以通过传感器上的按钮或通过IO-Link

接口设置参数：通过USB IO-Link主接头、

plc或内存插头。

电气数据

电气设计   2线DC / 3线DC PNP/NPN

工作电压 [V]  20...32 DC (2L) / 18...32 DC (3L)

电流损耗 [mA]  3.6...21 (2L) / < 45 (3L)

绝缘电阻 [MΩ]  > 100 (500 V DC)

防护等级   III

反相保护   是

 输出

输出   2线连接技术:

模拟输出

3线连接技术:

2个输出

OUT1 = 开关输出

OUT2 = 开关输出或模拟输出

输出功能   1 x 常开 / 常闭可选 + 1 x 常开 /

 常闭可选或1 x 模拟 (4...20 / 20...4 mA, 可设定量程)

电流负载 [mA]  250; (3L)

电压降 [V]  2; (3L)

短路保护   脉冲

过载保护   是

开关频率 [Hz]  --- (2L) / 125 (3L)

模拟量输出   I: 4...20 mA (Ineg: 20...4 mA)

负载较大值 [Ω]  2L: 300

3L: max. (Ub - 10 V) / 20 mA

 测量/设定范围

显示单位   bar, psi, MPa, % der Spanne

测量范围   -1.00...25.00 bar -14.4...362.7 psi -0.100...2.500 MPa

设定范围

开关点, SP   -0.96...25.00 bar -13.8...362.7 psi -0.096...2.500 MPa

复原点, rP   -1.00...24.96 bar -14.4...362.1 psi -0.100...2.496 MPa

测量值起点, ASP   -1.00...18.74 bar -14.4...271.8 psi -0.100...1.874 MPa

测量值终点, AEP   5.24...25.00 bar 76.2...362.7 psi 0.524...2.500 MPa

设定步距   0.02 bar 0.3 psi 0.002 MPa

出厂设定   SP1 = 6.24 bar; rP1 = 5.74 bar

SP2 = 18.74 bar; rP2 = 18.24 bar

ASP = 0.00 bar; AEP = 25.00 bar
