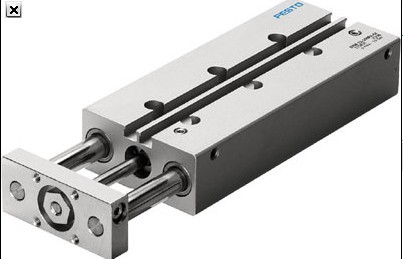

DFM-16-50-P-A-GF，德国FESTO带导向杆的气缸结构原理
装配位置 任意
导向 普通轴承导向
设计结构 导向
位置检测 用于接近式传感器
工作压力 2 ... 10 bar
较高速度 0.8 m/s
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气) 货运日期 查看
从工作负载到连接板的重力中心距 50 mm
行程 50 mm
活塞直径 16 mm
驱动单元的运作模式 连接轭
缓冲 P: 两端带弹性缓冲环/板
耐腐蚀等级 CRC 2
产品重量 770 g
其它可用接口 参见产品图纸
气动连接 M5
材料备注 符合 RoHS
盖子的材料信息 锻造铝合金
密封件的材料信息 NBR
外壳的材料信息 锻造铝合金
活塞杆的材料信息 高合金钢, 耐腐蚀
环境温度 -20 ... 80 °C
在终端位置的冲击能量 0.15 Nm
较大扭矩Mx 1.56 Nm
在规定的距离xs，较大有用负载和行程的函数关系 67 N
6 bar时的理论作用力，回复行程 90 N
6 bar时的理论作用力，进程 121 N
移动质量 365 g
