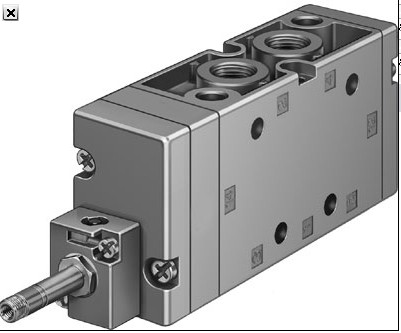

CPE24-M1H-5J-3/8,原销费斯托电磁阀使用注意

CPE24-M1H-5J-3/8,原销费斯托电磁阀使用注意

上海乾拓贸易有限公司

电话；021-69000965

直线传真；021-69000965

手机；17321056802

企业QQ；2880626084

邮箱；17321056802@163.com

联系人；居琦

特性 特性

货运日期 查看

阀功能 5/2 双稳

驱动类型 电气的

宽度 24 mm

标准额定流量 3,200 l/min

工作压力 2 ... 10 bar

设计结构 活塞滑块

防护等级 IP65

to IEC 60529

带插头插座

Germanischer Lloyd

c UL us - Recognized (OL)

额定尺寸 11 mm

排气功能 可节流

密封原则 软性

装配位置 任意

手控装置 带附件，可锁定

推

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

阀位置的识别 说明标签支架

可自由交叠 是

有关动力的说明 切换频率至少一周一次

反向切换时间 25 ms

持续通电率

逻辑为0的较大正向测试脉冲 3,300 µs

逻辑为1的较大负向测试脉冲 3,100 µs

线圈的特性参数 24 V DC: 1.5 W

许用压力波动 -15 % / +10 %

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

(一旦使用后要求一直使用经过润滑的压缩空气)

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 Shock test with severity level 2

in accordance with FN 942017-5 and EN 60068-2-27

耐腐蚀等级 CRC 2

介质温度 -5 ... 50 °C

环境温度 -5 ... 50 °C

产品重量 390 g

电连接 C型

安装类型 带通孔

先导排气口82 M5

先导排气口84 M5

先导气口12 M5

先导气口14 M5

气动连接, 气口 1 G3/8

气动连接, 气口 2 G3/8

气动连接, 气口 3 G3/8

气动连接, 气口 4 G3/8

气动连接, 气口 5 G3/8

材料备注 符合 RoHS

密封件的材料信息 NBR

外壳的材料信息 压铸铝
