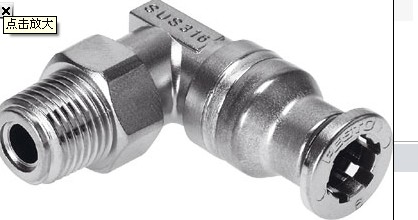

HJG费斯托格L型快插式螺纹接头，QSML-M5-4

HJG费斯托格L型快插式螺纹接头，QSML-M5-4

上海乾拓贸易有限公司

电话；021-69000965

直线传真；021-69000965

手机；17321056802

企业QQ；2880626084

邮箱；17321056802@163.com

联系人；居琦

货运日期 查看

尺寸 Mini型

额定尺寸 1.7 mm

柱头螺栓上的密封件类型 密封圈

装配位置 任意

容器尺寸 10

设计结构 推/拉原理

整个温度范围内的工作压力 -0.95 ... 6 bar

和温度相关的工作压力 -0.95 ... 14 bar

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

耐腐蚀等级 CRC 1

并可安全吸收振动和气压涌动。

按下蓝色的解卸环。出于便利性

考虑，相对应的气管外径标注于

解卸环上。

丁腈橡胶密封圈了标准外径

气管和接头之间的密封。

标准气管适合用于压缩空气和真

环境温度 -10 ... 80 °C

Germanischer Lloyd

额定紧固扭矩 1.33 Nm

额定紧固扭矩的公差 ± 20 %

产品重量 3.4 g

气动连接, 气口 1 阳螺纹 M5

气动连接, 气口 2 用于4mm 气管外径

释放环的颜色 蓝色

材料备注 符合 RoHS

外壳的材料信息 PBT

释放环的材料数据 POM

气管密封的材料信息 NBR

软管夹部分的材料数据 高合金钢, 耐腐蚀

安装和拆卸简便

· 可带 R、G和公制螺纹

· 派生型众多：

标准型、mini、金属型、不锈钢

型、阻燃型

· QSM-B和QS-B包装数量更大，

更具吸引力

轻松选择适用的接头。QS为每一

种连接都提供了牢固的解决方案

。便捷的快插/螺纹接头系统包

括了过1000种的标准型和功能

接头。

接头上的不锈钢夹爪可牢牢固定

住气缸，而不会伤及气管表面。

HJG费斯托格L型快插式螺纹接头，QSML-M5-4
