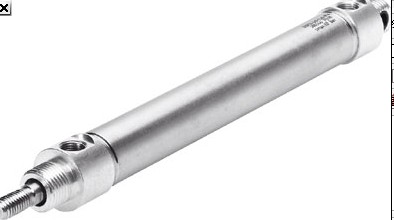

DSNU-16-25-PPV-A，费斯托festo圆形双作用气缸的
盖子的材料信息 锻造铝合金
中性阳极氧化
密封件的材料信息 NBR
TPE-U(PU)
活塞杆的材料信息 高合金钢, 耐腐蚀
气缸缸筒的材料信息 高合金钢, 耐腐蚀
ISO 6432
活塞杆末端 阳螺纹
设计结构 活塞
活塞杆
气缸缸筒
位置检测 用于接近式传感器
派生型 单端活塞杆
工作压力 1 ... 10 bar
工作模式 双作用
工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
耐腐蚀等级 CRC 2 特性 特性
货运日期 查看
行程 25 mm
活塞直径 16 mm
Germanischer Lloyd
每10 mm 行程所增加的重量 4.6 g
0 mm行程时的基本重量 89.9 g
每 10 mm 行程的附加质量系数 2 g
安装类型 带附件
气动连接 M5
塞杆螺纹 M6
缓冲 PPV: 两端带可调的气缓冲
装配位置 任意
符合标准 CETOP RP 52 P
环境温度 -20 ... 80 °C
材料备注 符合 RoHS
在终端位置的冲击能量 0.15 J
缓冲长度 12 mm
6 bar时的理论作用力，回复行程 103.7 N
6 bar时的理论作用力，进程 120.6 N
0 mm行程时的移动质量 23 g
DSNU-16-25-PPV-A，费斯托festo圆形双作用气缸的
