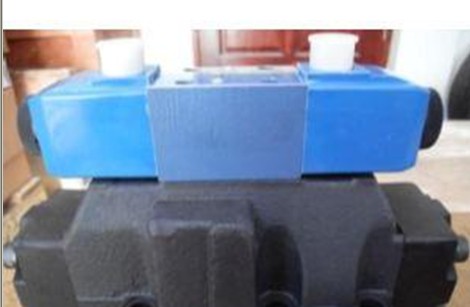

EATON插装阀产品特性DG4V?3?2A?M?U?H7?60
电气保护，当装插头 IE C 144 等级 IP 65
动态性能 (用放大器E E A-PAM-571-A-32) CVU-16 CVU-25 CVU-32 CVU-40
● 阶跃输入响应：阀行程在零遮盖与全开之间
100 bar (1450 psi) 在油口 A，B 和 X 处
24V DC 标称电源供放大器，适应现代控制系统。
指令型号的选择。
加速和减速要求可用“斜坡”电位器在现场调整。
可在现场调整“死区”补偿和“增益”的设施。
由于面板显示和信号监测器点，设定和故障诊断方便。
按机器工作循环或程序控制速度。
节流阀本身用于进口节流，出口节流或旁路节流。
在以上三种应用模式之一，借助恒压模
块的压力补偿流量控制。
平稳地控制机器的加速和／或减速。
用于工业或行走用途。
注: 只有用 Vickers 放大器 E EA-PAM-571-A
才能得到正确的阀性能。
比例节流阀用于存在一项或多项下列要求的场合：
机器执行器速度（直线或旋转）远程控制。
任何阀规格用同一种放大器可以减少库存量。
压力额定值:
油口 A, B, X 315 bar (4500 psi) 较高
油口 Y ＜ 2 bar (29 psi)
开启压力: (阀面积比见下页图)
流动 A 至 B 2,5 bar (36 psi)
额定流量 A 至 B/B 至 A 见上页型号编法
尖峰电磁铁电流，当 50 C (122 F) 环境温度
标称 2.2A (13.6W)
较大 2.9A (18W)
电磁铁线圈电阻，当 20 C (68 F ) 2.8 Ω
暂载率 连续额定 (E D = )
EATON插装阀产品特性DG4V?3?2A?M?U?H7?60
