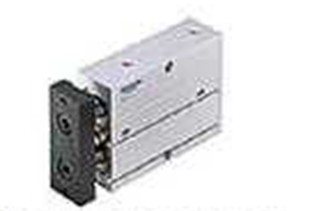

小金井速双活塞杆式气缸样本KTL10-02
在工作台上，将两端出杆气缸与导轨紧凑地合二为一，
实现了、高刚性、高出力的新型执行元件。
采用中心挡块受力的结构使工作台极少倾斜，确保稳定的精度。
考虑到安装、拆卸的重复性，预先安置了定位销孔。
实现在速领域也可以舒畅的稳定工作。
薄型方形设计、出众的不回转精度、双活塞杆结构是推力2倍。
采用可耐高强度变动负载、复合负载的 4点接触式
带保持器的有限轨道方式 ●施加预压，减少了晃动
推出侧、压入侧都向右旋转(顺时针)挡块螺栓或者液压缓冲器， 行程会变短。
调节后请锁紧螺母加以固定。 安装液压缓冲器时，
六角螺母安装时请以下较大拧紧扭矩。 否则，可能导致液压缓冲器损坏。
小型导向工作台两侧面均有安装磁性开关用导轨、磁石的螺纹孔，
因此可以变更导轨的位置或之后安装。安装螺栓的拧紧扭矩，请 用允许范围的扭矩值拧紧。
配管连接口的堵头请务必置于磁性开 关用导轨侧。
变更堵头位置时，拧入前请事先在堵头螺纹部分涂 抹密封剂。
将堵头固定在既不从安装面突出又不触及底面的中间 位置。
此外，请注意勿使密封剂渗入主体内部。否则会导致滑台短时间内 功能丧失、性能急剧降或寿命缩短。
小型导向工作台可以直接负重使用，但载荷及弯矩不要过右表 的数值。
另外，若运动过程中，在偏离导向部的一点碰撞工件， 则会因小型导向工作台的推力而产生大的弯矩
搭载了直线型导轨的薄型执行元件
●双活塞杆气缸实现高输出力
●甚至有附缓冲件，尾端保持型，对称型的式样
