测量范围0.5 -1200 l/min

流速0.3 -10 m/s（见 364 页上的流量-流速曲线）

精度1） 用 Teach-in（通过分体式变送器）或标准 K 系数进行校正，

见下页上的精度曲线。

符合小入口和出口直管段长度，不同的管道内径。

* 满刻度= 流速 10 m/s 时的流量

密封 FKM 或 EPDM（取决于接头材质，参见订货表）

螺钉 不锈钢 A4

涡轮 PVDF（可按需提供 PP 或不锈钢）

轴和轴承 陶瓷 (Al2O3)

内孔DN 08 - DN 65（可按需提供 DN 06）

型式接头具有内置涡轮，用于流量测量。

液体流过管道时，涡轮旋转并产生脉冲信号，该脉冲频率与流量成正比。

这样就形成了一种防泄漏结构：即所谓“卡口连接”技术

通过接头壁无接触式检测涡轮的旋转。

不必切断管道或中断工艺系统，即可安装或拆卸传感器。

重复性≤ 读数的±0.4%

环境温度-15 至 60℃（工作与贮存）

较大介质压力PN10（塑料接头），PN16（金属接头，PN40 按需提供）

干净液体、中性液体、微腐蚀性的液体或不含固体的液体

多 1%（颗粒尺寸：较大 0.5 mm）

较大300 cSt

PVC 接头/PP 接头 0-50℃/0-80℃

不锈钢、黄铜或 PVDF 接头 -15 至 100℃

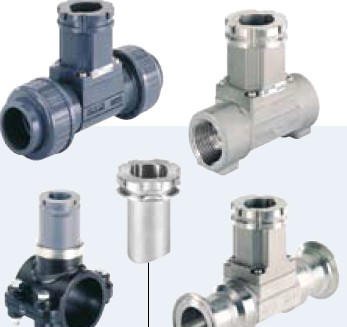

金属接头 内螺纹、焊接口、三夹式或法兰（外螺纹可按需提供）

塑料接头 油宁（可按需提供管接或外螺纹）

参考条件下，即被测介质为水，环境温度和水温均为 20℃，
