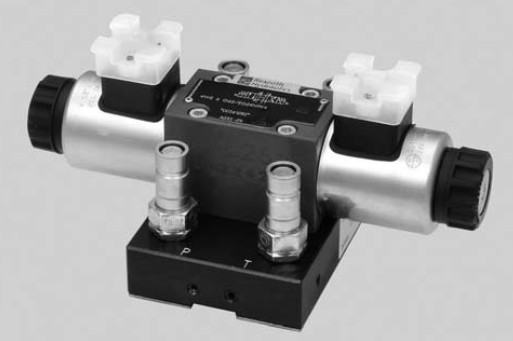

力士乐直动式电磁阀，4WE6D70/HG24N9K4
电压类型直流电压
有效电压V 12；24
电压公差（公称电压） % ±10
功耗 W 26
负载持续率S1（连续运行）
切换时间开ms 20 … 45
关ms 10 … 25
较大切换频率1/h 15000
较高线圈温度 2） °C 150
防护等级IP 65，已安装和锁定连接插头
绝缘等级 VDE 0580 F
01 3 个主油口4 个主油口02 方向阀
03 6 通径04 符号，例如，D，E 等；
05 组件系列 70 … 79（70 … 79：安装和连接尺寸不变）
06 带弹簧复位
不带带有制动器的弹簧复位
电话：021-39529839-8003
传真：021-60831958
QQ;2880626082
18917038407@163.com
汪润18917038407
07 标准线圈，湿式插脚
08 直流电压 12 V
直流电压 24 V
09 带隐式手动应急操作
10 单个连接
不带带符合 DIN EN 175301-803 的连接器的连接插头
不带带连接器 AMP Junior-Timer 的连接插头
密封材料
11 NBR 密封件
（可应要求提供其它密封件）请务必确保密封件与所用液压油的兼容性！
WE 类型的方向阀为电磁线圈操作式方向滑阀。这些阀控制流体
的启动，停止和方向。
这些方向阀的基本构成为壳体，一个或两个线圈，
控制阀芯和一个或两个复位弹簧。
在断电情况下，控制阀芯由复位弹簧固定在中心位置
或初始位置。控制阀芯由带湿式插脚的线圈启动。
要正常运行，必须确保线圈的压力腔充满油！
线圈的力通过推杆作用在控制阀芯上并将后者从
其静止位置推到所需的端位置。这样可根据阀芯符号接通所需的
流体方向。
圈断电后，复位弹簧 再次将控制阀芯 推回其
静止位置。
手动应急操作可圈不通电的情况下移动控制阀芯 。
