微处理器控制的电子控制器

该PI过程控制器具有许多附加功能

实际过程值输入可选标准电流信号（4-20

mA）、频率或 Pt100，直接接入控制器。

过程控制点可通过4-20mA信号或通过按键进行设置。

温度控制时，可以同时输入温度和流量信号构成串级控制回路。

其比例控制特性，可实现各种气体和液体的多种控制功能。

电源24 V DC ±10%, 经过滤波和整流的

功耗约 2 W（不含阀门 - 不含传感器输入）

• 控制比例阀和过程控制阀

• 适用于气体和液体

• 传感器输入（4-20 mA、频率、Pt100）

• 外部或内部设定值编程

• PWM 控制频率可调

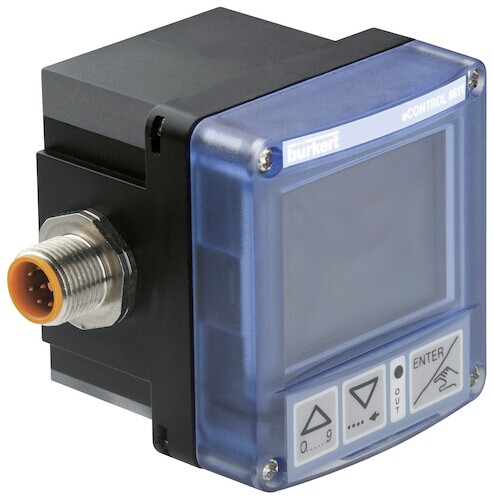

8611 型通用控制器结构紧凑，尤其适用于紧凑的控制系统。

该控制器可与多种比例控制阀配套，也可

与电气伺服系统配套控制气动调节阀。

外壳，盖 PC，+ 20% 玻璃纤维

前面板薄片/螺钉 聚酯/不锈钢

多针连接器 CuZn，镀镍

墙装式支架 PVC

显示器8 位数字LCD

电气连接多针：3 针和/或 4 针 M8，8 针 M12

电源电缆长 100 m，屏蔽，较大截面：0.5 mm2

环境温度-20—70℃（工作与贮存）

相对湿度≤ 80%，无凝露

防护等级IP65 连接器接好时
