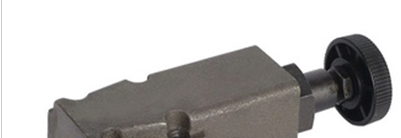

YUKEN叠加式减压阀，AR16-FR01C-20 16MPA

YUKEN叠加式减压阀，AR16-FR01C-20 16MPA

上海乾拓贸易有限公司

企业QQ: 2880626085

直线电话：021-69000975

直线传真: 021-39947181

手机；18918574312

邮箱: 18918574312@163.com

联系人：居琦

www.shqiantuo.net

地址：上海嘉定区嘉涌路99弄6号楼713

装配应在清洁条件下进行，并按照以下程序进行。小心注意

应确保阀门的接口清洁，无污物或其他异物。

将六个柱螺栓拧入，完全拧入螺纹孔

To make pressure adjustment, loosen the lock nut and

turn the pressure adjustment screw clockwise or anticlockwise.

安装表面的子板或歧管。

参考电路图，堆叠模块化阀门和

对于任何其他粘度，乘以下表中的因子。

保持所有安装孔和表面清洁。没有做这可能会由于漏油而引起火灾。

在安装产品之前，请确保全部螺栓拧紧到规定的扭矩水平。

紧固到规格以外的水平

电磁控制先导换向阀。

小心地将它们的O形环侧面对着底板，放上螺柱

螺栓在位，并确保检查定位销销孔处。

YUKEN叠加式减压阀，AR16-FR01C-20 16MPA

对齐堆叠的阀门的末端。

将六个螺母拧入双头螺栓，并拧紧

扭矩。试运行后，务必重新拧紧螺母

牢固与的扭矩。

模块化阀门的压降曲线是基于35 mm2 / s（164 SSU）的粘度和比重的.850。

在上述以外的条件下使用组合阀时，请参阅相应的值下表和公式。

将排液管（Y口）独立连接到油箱

以获得稳定的压力设定。 与此同时，

电磁控制先导换向阀与此阀配套使用必须

内部漏极类型（带T）。

For an increase of pressure, turn the screw

clockwise. Be sure to re-tighten the lock nut firmly after

making adjustment to the pressure.

要进行压力调整，请松开锁紧螺母

顺时针或逆时针转动压力调节螺丝。

为了增加压力，转动螺丝

顺时针。 确保在拧紧锁紧螺母后再拧紧调整压力。

YUKEN叠加式减压阀，AR16-FR01C-20 16MPA
