●另有活塞杆前端的特别简易处理。

缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，

缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒，

内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。

缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。

小型气缸有使用不锈钢管的。

带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。

活塞是薄型气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。

活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。

耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。

活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。

滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

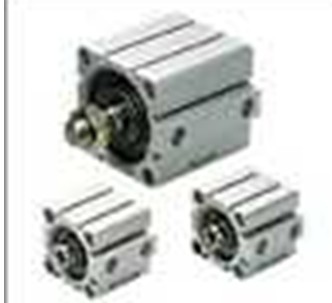

为节省整体设备的空间，设计出的薄型主体。

端盖上设有进排气通口，油的还在端盖内设有缓冲机构。

杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。

杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，

减小活塞杆伸出时的下弯量，延长气缸使用寿命。

导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，

现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

●广泛的功能，气缸的缸径从6-100mm足以应对一切需要。

●再加上方形杆所实现的无回转机能，使设计高效率的机械装置进一步成为可能。
