诺冠圆筒形气缸说明，1810115
上海乾拓贸易有限公司
企业QQ：2880626086
电话；021-69000987
手机；17302157802(微信)
邮箱:17302157802@163.com
联系人；杨婷玉
地址：上海嘉定区嘉涌路99弄6号楼713
标准型为磁性活塞
符合ISO6432
高强度、双压接端盖标准设计
防腐蚀在于+2°C条件下使用时，请向本公司技术服务
部咨询标准型为磁性活塞
符合ISO6432标准
高强度，双压接端盖设计
防腐蚀
标准型采用缸前端安装螺母
和活塞杆锁紧螺母
介质：
经过滤的润滑或非润滑压缩气体
工作方式：
在于+2°C条件下使用时
请向本公司技术服务部咨询
标准值见表
非标准较大可达50mm
材料：
缸体：不锈钢（奥氏体）
端盖：洁净阳极氧化铝合金
活塞杆：不锈钢（奥氏体）
缓冲垫：聚氨脂
密封件：丁腈橡胶
气缸变形## 代号
标准型 M
中心后气口 MC
平后端盖 MF
止转活塞杆 N2
双头活塞杆 J
延长活塞杆长度(mm)
缸径(mm) 代号
可调缓冲
缓冲垫缓冲型
行程长度mm.
Ø 10 25 40 50 80 100 125 160 200 250
长500mm
特殊变形 代号
耐热密封，较高 150°C T
可选气口位置以便紧凑安装

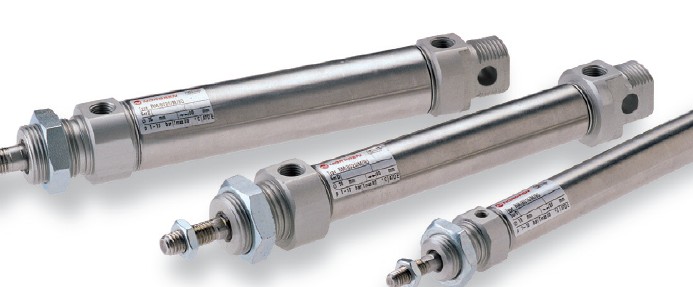

圆筒形气缸(ISO)
RM/8000
双作用 ISO 6432
缸径 活塞杆径 气口 型号
Ø Ø 磁性活塞
˙RM/8˙˙˙/˙˙/˙˙
标准型采用缸前端安装螺母
和活塞杆锁紧螺母
可选气口位置以便紧凑安装
介质
经过滤的润滑或非润滑压缩气体
工作方式：
单作用（弹簧缩回）
磁性活塞，阻尼缓冲
工作压力：
2 ~ 10bar
工作环境温度：
-10°C ~ 80°C
在于+2°C条件下使用时，请向本公司技术服务
