适合于标准应用和特定的应用
产品规格设置合理，功能性强
模块化连接系统，适合于快速装配和拆卸
4 种规格，小尺寸，大流量
规格 4, 6, 9, 12

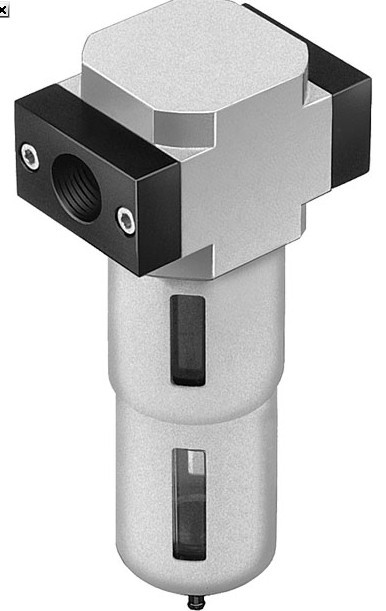

结构特点 烧结过滤器，带离心分离装置
安装方式 通过附件管式安装
安装位置 垂直 ±5°
过滤等级 [μm] 5 (输出处空气纯净度 3.7.– 符合 DIN ISO 8573-1)
本体 压铸铝
2 塑料滤杯保护罩 聚碳酸酯/聚酰胺
3 金属滤杯
检视窗铝
聚酰胺
4 过滤器元件 聚乙烯
– 密封件 丁腈橡胶
材料注意事项 不含铜和聚四氟乙烯
40 (输出处空气纯净度 5.7.– 符合 DIN ISO 8573-1)
滤杯保护罩 塑料滤杯保护罩
金属滤杯
冷凝水排放 手动半自动全自带离心分离装置的烧结过滤器可
去除气源中的脏污、铁锈和冷凝水。滤芯可更换。
· 颗粒物和冷凝水分离
· 流量大，压降小
· 冷凝水排放有手动、半自动、
全自动或外部电驱动全自动可
用
气口规格 G1/8, G1/4, G3/8, G1/2, G3/4, G1,
G1 1/4, G1 1/2, G2 , 还可提供 NPT 螺纹形式
流量 250 ...7,090 l/min
气源压力 0 ...20 bar
剩油含量 <= 0.003 mg/m³
塑料杯+塑料防护罩
金属防护罩
流动方向
从左到右
从右到左
输出口空气质量等级符合DIN ISO 8573-1标准
建议用 0.01 µm 进行预先过滤
