康茂盛气缸导向装置图片,CAMOZZI气缸导向装置应用

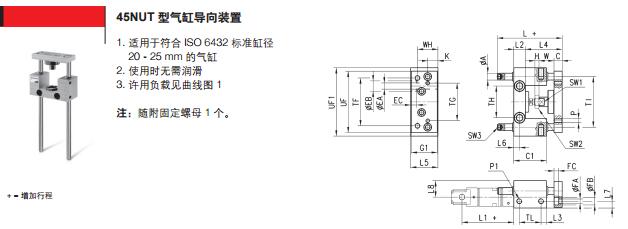

结构形式 U 型和 H 型
工作方式 直线运动，45NUT 和 45NHT 无需润滑，45NHB 需要润滑
材料 铝合金基体，钢导柱（UT 和 HT 型）或淬硬钢导柱（HB 型），
AISI 303 不锈钢制浮动联轴器，阳极氧化铝合金移动板
安装方式 借助于基体上的内螺纹
行程 见后续曲线图
安装位置 任意
适用于符合 ISO 6432 标准的气缸：缸径 20, 25
适用于符合 ISO 15552 标准的气缸：缸径 32, 40, 50, 63, 80, 100
适用于符合 ISO 标准的气缸
» 导向部分采用自润滑轴承或直线滚珠轴承
45 系列气缸导向装置配以相应的气缸，
可以阻止气缸活塞杆的转动，并能使气缸间接承受径向负载。
导向装置有三种不同的结构形式，以适应不同的负载情况：
UT 型和 HT 型的轴承可自润滑，使用时不需加油；HB型内装直线型滚珠轴承，需要加油润滑。
康茂盛气缸导向装置图片,CAMOZZI气缸导向装置应用
