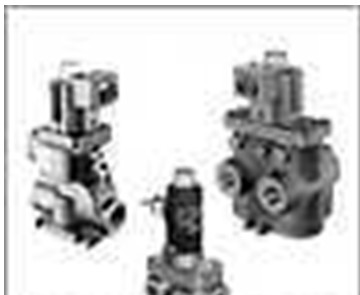

日本小金井先导式电磁阀，KOGANEI五通电磁阀使用要领

日本小金井先导式电磁阀，KOGANEI五通电磁阀使用要领

上海乾拓贸易有限公司

电话：021-69000965

传真：021-39529830-8007

手机：17321056802 (微信就是手机号)

邮箱：17321056802@163.com

企业QQ：2880626084

联系人：郑娜

●在向汇流板供给空气之前，请务必确认各阀及尾端模块等已切实连接。

●在出气口同时供气阀的数量较多时，以及阀的连数较多时，

建议根据需要增连中间配管块(IBZR8Z-PJ)，

使用时，请务必于电气规格上记载的允许电路泄漏电流。

●可连接阀的较大连数含中间配管块数在内多为20连。

从2处以上进行供气、排气。此外，也请 注意排气压力引起的执行元件误动作。

而且，中间配管块(IBZR8Z-PJ)的增连也可按照与阀的增连相同的方法进行。

●排气口为内置消声器型。请确认无排气噪音及控制柜内无压力上升等情况后再使用。

请勿在引脚间进行耐电压测试。

电路中有泄漏电流时，有时会发生电磁阀不复位等误动作。

使用电压范围 V 21.6～26.4(24±10％)

电流值(施加额定电压时) mA 23

耗电量 W 0.55

允许电路泄漏电流 mA 1.0

绝缘种类 B种

将附带导线的触点塞入插头的□孔，触点的倒钩将钩住插头并予以固定。

请轻轻拉一下导线，确认不会轻易脱落。

用尖头形物体(小螺丝刀等)将倒钩由触点侧面的长方形孔向上压，

同时 拉拽导线，即可拆除。

绝缘电阻注 MΩ 100以上

LED指示灯颜色 红 防电涌措施(标准配置) 防过压二极管

请勿用力拉扯导线。否则会导致发生接触不良或断线等情况。

引脚弯曲时，请轻轻地用小螺丝刀将引脚拗直后安装插头。

●作业前，请务必停止电源和空气源的供给。而且，请务必确认汇流板内部的空气已完全排出。

●阀的气体泄漏并非为零。关于允许泄漏量，请向本公司营业所咨询。

请将手动按钮按到底再进行操作。 使用单电磁线圈时，

按下手动按钮时，阀将变为与通电时相同的状态， 松开即恢复原状。

连接后，在向汇流板供给空气之前，请务必确认各阀及尾端模块等已切实连接

从汇流板左侧开始安装。

公共端接线用备有公共端插头组件等

关于DC5V、6V、12V的对应，

使用双电磁线圈时，若按下14(SA)侧的手动按钮，

则切换到与14(SA)通 电时相同状态，即使松开手动按钮也将继续保持。

如需恢复时，使用12(SB)侧的手动按钮。电磁线圈12(SB)也相同。

●请注意密封垫片的啮合、脱落。

因电路条件 等而导致泄漏电流大于允许值时，请向就近的本公司营业所咨询

请勿同时向双电磁线圈规格的两个电磁线圈通电。
