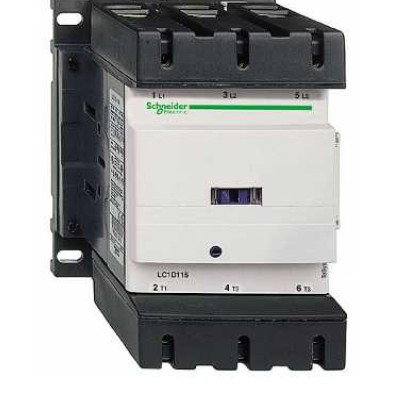

施耐德TeSys D系列接触器参数，LC1-D50ABD

施耐德TeSys D系列接触器参数，LC1-D50ABD

上海乾拓贸易有限公司

电话：021-69000965

传真：021-39529830-8007

手机：17321056802 (微信就是手机号)

邮箱：17321056802@163.com

企业QQ：2880626084

联系人：郑娜

产品类型 接触器

产品名 LC1D

接触器应用领域 应用于功率因数大于等于0.95的交流负载中

应用于接通分断正常启动的鼠笼电机

使用类别 AC-4 AC-3 AC-1

极数 3P

回路触点类型 3 NO

额定工作电压 [Ue] <= 300 V DC 适用 电源回路

<= 690 V AC 25...400 Hz 适用 电源回路

电机功率

3 hp 在…上 115 V AC 50/60 Hz 适用 1 相 电机

7.5 hp 在…上 230/240 V AC 50/60 Hz 适用 1 相 电机

15 hp 在…上 200/208 V AC 50/60 Hz 适用 3 相 电机

辅助触点类型 1 NO + 1 NC

额定冲击耐受电压 [Uimp] 符合 IEC 60947

过电压类别 III

约定发热电流 [Ith] 80 A 在…上 <= 60 °C 适用 电源回路

防护措施 TH 符合 IEC 60068-2-30

污染等级 3

运行温度 -5...60 °C

贮存环境温度 -60...80 °C

周围空气温度 -40...70 °C （Uc下允许）

较高工作海拔 3000 m 无 温度降容

耐火及耐异常高温能力 850 °C 符合 IEC 60695-2-1

阻燃 V1 符合 UL 94

动作时间 16...24 ms 分断42.5...57.5 ms 闭合

安全等级

B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1

B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1

机械寿命 10 kA².s

较大操作频率 3600 次/小时 在…上 <= 60 °C10 A 在…上 <= 60 °C 适用 信号回路

额定接通能力 [Irms] 900 A 在…上 440 V 适用 电源回路 符合 IEC 60947

140 A AC 适用 信号回路 符合 IEC 60947-5-1

250 A DC 适用 信号回路 符合 IEC 60947-5-1

额定分断能力 900 A 在…上 440 V 适用 电源回路 符合 IEC 60947

额定工作电流 [Ie] 50 A (<= 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路

80 A (<= 60 °C) 在…上 <= 440 V AC AC-1 适用 电源回路

15 hp 在…上 230/240 V AC 50/60 Hz 适用 3 相 电机

电气寿命 1.45 kA².s 50 A AC-3 Ue条件下 <= 440 V

1.1 kA².s 80 A AC-1 Ue条件下 <= 440 V

每极功耗 3.7 W AC-3  9.6 W AC-1

保护盖 带

安装方式 导轨安装 底板安装

40 hp 在…上 460/480 V AC 50/60 Hz 适用 3 相 电机

40 hp 在…上 575/600 V AC 50/60 Hz 适用 3 相 电机

控制回路特性 DC 标准

控制回路电压 24 V DC
