DPZ-10-10-P-A-KF费斯托双活塞气缸工作原理
注意接近开关工作范围。
2) CRC2:耐腐蚀等级2，符合Festo 940 070标准
元件必须具备一定的耐腐蚀能力。
外部可视元件具备基本的涂层表面，
可直接与工业环境或与冷却液、润滑剂等介质接触。

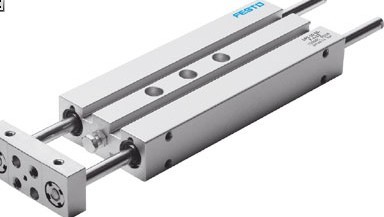

双活塞杆气缸DPZ/DPZJ可以与
不同的气缸进行组合。两个气缸
之间的连接需要连接组件。
缸径∅ 10 16 20 25 32
气接口M5 M5 M5 M5 Gx
工作介质过滤压缩空气，润滑或未润滑
工作压力[bar] 2.5 ... 10 1 ... 10
结构特点平行活塞杆，带连接板
双端平行活塞杆，带连接板
缓冲两端带弹性缓冲圈/垫
抗扭转/导轨平行活塞杆/带滑动轴承导轨或滚珠轴承导轨
工作压力为6 bar时，推进力可达100... 1,000 N
负载能力(Fq)：8... 105 N
标准螺栓和锁定螺母可实现标
准行程在范围内10 mm变化
· 如有必要，可使用更长的螺栓
许用扭矩负载(TL)中心作用：0.1 ... 3 Nm
活塞杆空间大，负载能力高
DPZ-10-10-P-A-KF费斯托双活塞气缸工作原理
