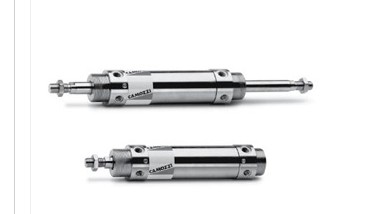

90 系列不锈钢气缸的安装尺寸符合

ISO 15552 标准，全不锈钢材质很适合用

于苛刻的环境条件下，例如用于腐蚀性

较强的沿海地带、船舶上以及制药和食

品工业中。

气缸的活塞上装有一个永磁铁，通

过安装磁性接近开关，可得到活塞的位

置信号。前后端盖上均装有可调气缓冲

装置以及机械缓冲垫，以减少活塞到达

行程终端时产生的噪音。

注：1. 安装附件及磁性接近开关需单独订

 购行程 25 ÷ 800 mm

工作温度 0 ÷ 80°C（干燥空气为 - 20°C）

工作压力 1 ÷ 10 bar

速度 10 ÷ 1000 mm/s（空载）

介质 洁净型号 缸径 EW EW1 CD E FL L MR XD+ D3

R-90-32 32 10.5 14 10 45 22 12 15 142 5.5

R-90-40 40 12 16 12 55 25 15 18 161 5.5

R-90-50 50 15 21 16 65 27 17 20 170 6.5

R-90-63 63 15 21 16 75 32 20 23 185 6.5

R-90-80 80 18 25 20 95 36 22 27 210 10

R-90-100 100 18 25 20 115 41 25 30 230 10

R-90-125 125 2空气，不需润滑。如使

用了油雾润滑

 2. 磁性接近开关请参阅 1/9.05.01 页

 3. 单作用气缸较大行程为 75 mm

 4. 单作用气缸小行程为 10 mm

综合参数

»结构形式 拉杆式

工作方式 单作用和双作用

材料 AISI 316 不锈钢端盖、缸筒及活塞杆，

丁腈橡胶密封件，塑料导向元件，NSF H1 油脂

安装方式 前或后法兰，脚架，前或后耳轴，90° 转角支架

，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
