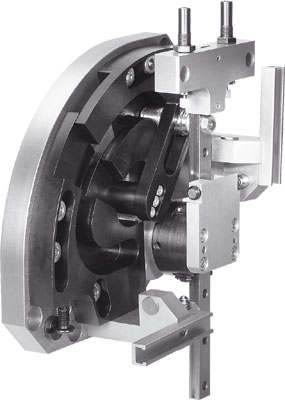

HSW-12-AP-SD-AW，费斯托抓取模块主要作用

HSW-12-AP-SD-AW，费斯托抓取模块主要作用

上海乾拓贸易有限公司

电话：021-69000965

传真：021-39529830-8007

手机：17321056802 (微信就是手机号)

邮箱：17321056802@163.com

企业QQ：2880626084

联系人：郑娜

设计结构 直线导向+旋转轴承

摆动驱动器

有导向的动作顺序

位置检测 用于接近式传感器

工作压力 4 ... 8 bar

产品重量 3,260 g

安装类型 带通孔和定位轴套

气动接口，等待位置 M5

气动连接 M5

抓&放系统，用于部件的重定位，

旋转角度90? 有防护盖和增加的停留位置

工作行程 15 ... 25 mm

尺寸 12

90?摆动角度时的较大直线行程 142/142 mm

较大Z行程，等待位置 15 mm

Z 轴向上的行程 80 ... 100 mm

缓冲 CC: 两端带液压缓冲器

软特性

装配位置 任意

材料信息， 挡块 高合金钢

盖子的材料信息 锻造铝合金

阳极氧化处理

材料信息，弹簧压力件 高合金钢

HSW-12-AP-SD-AW，费斯托抓取模块主要作用

较大扭矩My 1.5 Nm

短循环周期 0.8 s

重复精度, 端点位置 +/-0,02 mm

工作介质 压缩空气符合ISO8573-1:2010

关于工作和先导介质的说明

可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

环境温度 0 ... 60 °C

较大扭矩Mx 1.5 Nm

较大扭矩Mz 1.5 Nm

较大有效负载 1 kg

Y 方向上的较大过程力 35 N

6 bar时的理论作用力 35 N
