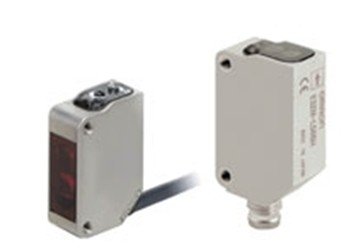

欧姆龙漏液传感器E3JM-10M4T-G

欧姆龙漏液传感器E3JM-10M4T-G

漏液检测响应时间 动作时 800ms以下

复位时 800ms以下

电源接通时启动时间 2s以下

电源电压 DC12～24V (容许电压变动范围　DC10～30V)

动作电阻 0～1MΩ可变

注: 本体顶部的ADJUST可在设定范围内设定检测电阻值。

出厂时已设定为较大值。

断线检测功能* 检测信号 ： 较大DC10V 200ms

检测时间 ： 10秒以下

复位　　 ： 通过电源重置复位

复位电阻 工作电阻值的105%以上

输出规格 漏液检测、断线检测均为集电极开路(NPN)

Max. DC30V、 100mA

注: 将本体侧面的拨动开关(右端)设定为下，检测时ON

将本体侧面的拨动开关(右端)设定为上，检测时OFF

电缆和漏液检测带的总长长可达400m。配线距离是本公司以往产品的7倍左右。

可检测从本体到漏液检测带前端之间的断线。长距离配线时也可放心使用

使用了3芯电缆的干扰消除，回路具有出色的抗干扰性，可稳定检测漏液。

 使用环境温度范围 -10～+55℃

使用环境湿度范围 45～85%

绝缘电阻 测量部位 外壳与充电部DC100V时 10MΩ

耐电压 测量部位 外壳与充电部AC1000V 50/60Hz 1分钟

H3Y-2 AC220V 3M、H3Y-4 AC220V 30S、

H3Y-2 AC220V 5S、H5CN-XCN AC100-240

1、LY 系列所配座子：2极数-PTF08A-E，3极数-PTF11A，4极数-PTF14A-E。

2、MM系列所配座子：2极数-8PFA，MM3P -11PFA，MM3XP，MM4（X）P（-D）-14PFA。

3、MK系列所配座子：2极数-PF083A-E， 3极数-PF113A-E。

编码器：E6A2、E6B2、E6C2、E6CP等、计时计数器：H5CR、H7AN、H7CN、H7CR等

 传感器:E2E、E3JM、E3S、EE-S、E32、E3JK、E3X、E3Z、E3T等系列。

 限位开关：D4MC、D4D、TL电源开关：S82J、S82K

中间继电器：MY2NJ、MY4NJ、LY2NJ、LY4NJ、G2R

（现将OMRON继电器经常性使用的座子列举以下， MY 系列所配座子：1、2极数-

PYF08A-E，3 极数-PYF11A，4极数-PYF14A-E。｛MY2（N）J 红色位置表示：极 数。｝

H5CR-B AC100-240 50/60HZ、HL-5000、

HL-5200、G3NA-220B DC5-24、G4Q-212S AC220等。

可编程控制器(PLC):：C200H、CPM1AH、CPM2AH、CQM1、CS1W、CQM1H系列。

 温控器：E5CS、E5EZ、E5CST、E5CWT等
