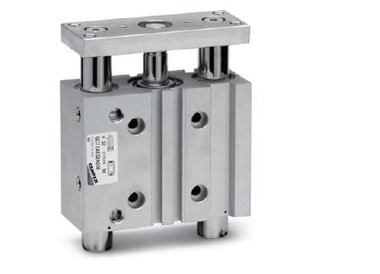

CAMOZZI导向气缸说明，供应康茂盛气缸
上海乾拓贸易有限公司
企业QQ：2880626087
电话；021-69001039
手机；17321017802（微信）
邮箱；17321017802@163.com
联系人；杨婷玉
地址：上海市嘉定区江桥嘉涌路99弄6号713室
结构形式 单气缸，双导杆，单固定板，QCT 型采用青铜粉末冶金导向套
，QCB 型采用滚珠直线导020 缸径
020 = 20 mm
025 = 25 mm
032 = 32 mm
040 = 40 mm
050 = 50 mm
063 = 63 mm420B 不锈钢导向杆（QCT）或 C50 淬硬钢导向杆（QCB ）
行程 见标准行程表
工作温度0 ÷ 80°C（干燥空气为 - 20°C）
工作压力1 ÷ 10 bar
速度 50 ÷ 500 mm/s（空载）
介质洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油
材料阳极氧化铝合金基体，镀锌钢前固定板，轧辊 AISI 303
不锈钢活塞杆，聚氨酯密封件，
CAMOZZI导向气缸说明，供应康茂盛气缸
轧辊 420B 不锈钢导杆（QCT）或 C50 淬硬钢导杆（QCB）
安装方式借助于基体上的螺纹孔或通孔轨导向套
工作方式 双作用类型
T = 青铜粉末冶金导向套基体，轧辊 AISI 303 不锈钢活塞杆，聚氨酯密封件，
轧辊 AISI
雾润滑（建议使用 ISO VG32 润滑油）
磁性接近开关可以直接安装于
基体的两侧
? 青铜粉末冶金导向套和滚珠直
线导轨导向套两种形式
? 气缸和导向装置制成一体
