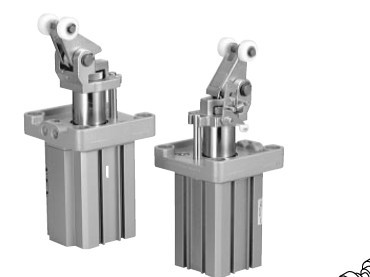

SMC止动气缸（RSQ、RSG、RSH、RSA）
止动气缸用于传送线上，使运行中的弓箭停止。
例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输
出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F=2800kgf；F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力
或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为
132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?
●由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论
推力为F=F′/85%=155(kgf)
●由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?6
3的气缸便可满足使用要求。
RSA
种类 系列 缸径 安装形式
动作方式 杆端形式 扩展规格
安装高度固定式 RSQ 12、16、20、32、40、50 1、通孔安装
2、螺孔安装
法兰安装 1.单作用弹簧压出
2.双作用
4.杠杆形（不可调、可调） 1.带磁性开关
4.杠杆检出开关
安装高度可调式 RSG 40、50
重载型 标准式 RSH 20、32、40、50、63、80
简易式面是气缸理论出力的计算公式：
F：气缸理论输出力（kgf)
F′：效率为85%时的输出力（kgf）－－（F′=F×85%）
D：气缸缸径（mm)
P：工作压力（kgf/C㎡）
