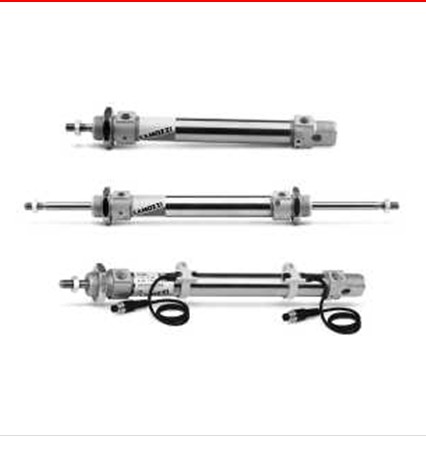

16, 24 和 25 系列微型气缸的安装尺

寸符合 CETOP RP52-P 欧洲标准和 ISO

6432 标准。

气缸缸筒和两端盖采用机械滚压封

装，独特的设计及装配，确保所有部件

成一直线。缸内均装有机械缓冲垫，以

减少高冲击负载引起的疲劳和噪声。

24、25 系列的活塞上装有永磁体，

通过安装磁性接近开关，可得到活塞的位

置信号。

25 系列气缸具有可调气缓冲装置。

注：1. 安装附件及磁性接近开关需单独订

够，气缸不能正常工作；但缸径过大，不仅使设备笨重、

成本高，同时耗气量增大，造成能源浪费。在夹具设计时，

应尽量采用增力机构，以减少气缸的尺寸。

气缸

下面是气缸理论出力的计算公式：

F：气缸理论输出力（kgf)

F′：效率为85%时的输出力（kgf）－－（F′=F×85%）

缸径 16 系列：8, 10, 12 mm

24 和 25 系列：16, 20, 25 mm

工作温度 0 ÷ 80°C（干燥空气为 - 20°C）

工作压力 1 ÷ 10 bar（双作用）

2 ÷ 10 bar（单作用）

介质 洁净空气，不需润滑。如使用了油根据工作所需

力的大小来确定活塞杆上的推力和拉力。由此来选择气缸

时应使气缸的输出力稍有余量。若缸径选小了，输出力不

D

结构形式 法兰式

工作方式 单作用或双作用

材料 阳极氧化铝合金端盖，不锈钢缸筒及活塞杆，聚氨酯密封件

安装方式 螺母，法兰，脚架，耳轴

行程 缸径 8, 10 mm：10 ÷ 250 mm

缸径 12 mm：10 ÷ 300 mm

缸径 16 mm：10 ÷ 600 mm

缸径 20, 25 mm：10 ÷ 1000 mm

：气缸缸径（mm)

P：工作压力（kgf/C㎡）

例：直径340 购

 2. 磁性接近开关请参阅 1/9.05.01 页

 3. 25 系列无单作用气缸

 4. 单作用气缸较大行程为 50 mm

综合参数

» 单作用和双作用

» 符合 CETOP RP52-P 标准和

ISO 6432 标准

» 不锈钢缸筒及活塞杆

» 阳极氧化铝合金端盖
