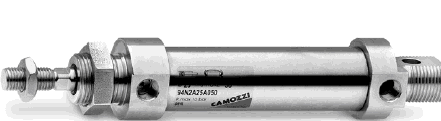

康茂盛不锈钢微型气缸,CAMOZZI说明书
特别适用在由于卫生等原因气缸需要承受严格清洗的
场合以及其他一些苛刻的环境下，如腐
蚀性较强的沿海地带、船舶上以及制药机械、核设施和食品机械等。
气缸的活塞上装有一个永磁铁，通过安装磁性接近开关，可得到活塞的位置信号。
95 系列气缸的前后端盖上均装有可
调气缓冲装置以及机械缓冲垫，以减少活塞到达行程终端时产生的噪音。
根据 94 和 95 系列气缸结构的特点，可以更换所有的密封件。
注：1. 安装附件及磁性接近开关需单独订购
2. 磁性接近开关请参阅 1/9.05.01 页
3. 单作用气缸较大行程为 50 mm
4. 单作用气缸小行程为 10 mm
5. 95 系列无单作用气缸
95 系列：缸径 25，磁传，可调气缓冲
单作用和双作用
94 系列：缸径 16, 20, 25，磁传
94 和 95 系列不锈钢微型气缸安装尺寸符合 ISO 6432 标准。
结构形式端盖与缸筒无拉杆连接
工作方式单作用和双作用
材料AISI 316 不锈钢端盖和活塞杆，丁腈橡胶密封件，塑料导向元件，
NSF H1 油脂 ，AISI 304 不锈钢缸筒（94 系列） 或 AISI 316 不锈钢缸筒（95 系列）
安装方式螺母，法兰，脚架，耳轴支架
行程10 ÷ 500 mm
工作温度0 ÷ 80°C（干燥空气为 - 20°C）
工作压力1 ÷ 10 bar
速度10 ÷ 1000 mm/s（空载）
介质洁净空气，不需润滑。如使用了油雾润滑，
应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
