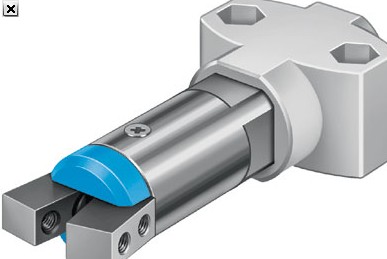

销售FESTO摆动气爪特点DHWS-40-A-NC
安装方式通过通孔和定位套
通过内螺纹和定位套
安装位置任意
1) 夹爪移动方向持续使用100 次连续行程后的终端位置漂移
●开启角度 14 ... 18.5°, 30°, 40°, 180°
●抓取扭矩 11 ...965 Ncm
●气爪指做摆动动作, 和角度无关
传感器技术：
– 可调节位置传感器，用于小规格气爪
– 可集成接近开关，用于中大规格气爪
• 可用作双作用和单作用气爪
• 压缩弹簧用于抓取力补偿或保持
• 适用于向内和向外抓取
气爪功能摆动
导轨滑动轴承导轨
抓取力保持– NC NC
夹爪数量2
每个夹爪的打开角度[°] 20
气接口M3 M3 M5
重复精度1) [mm] 0.04
较大可互换性[mm] 0.2
较大工作频率[Hz] 4 3
旋转对称[mm] 0.2
位置感测通过位置传感器通过接近开关, 位置传感器
●规格 8, 10, 12, 16, 20, 25, 32, 40 mm
规格10 16 25
结构特点杠杆
较大工作压力[bar] 8
工作介质压缩空气，符合ISO 8573-1:2010 [7:4:4]
工作/先导介质注意事项可用润滑介质工作(今后须始终使用润滑介质)
环境温度1) [°C] +5 … +60
耐腐蚀等级CRC2) 1
1) 请注意接近开关的工作范围
2) CRC1: 耐腐蚀等级1，符合Festo 940 070标准
元件只需具备度耐腐蚀能力。运输和贮存防护。
这些元件无表面基本涂层要求，譬如：内部元件或位于盖子下面的元件。
销售FESTO摆动气爪特点DHWS-40-A-NC
