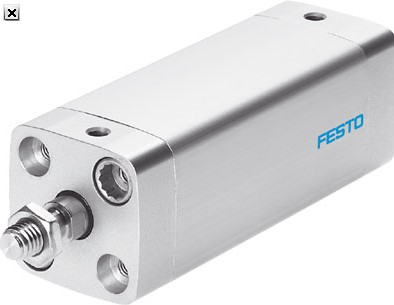

费斯托紧凑型气缸，费斯托气缸安装形式

费斯托紧凑型气缸，费斯托气缸安装形式

气接口M5 M5 M5 M5

0 mm行程时的移动质量  307 g

每10 mm 行程所增加的重量  168 g

0 mm行程时的基本重量  1,772 g

每 10 mm 行程的附加质量系数  25 g

通过附件安装

安装位置任意

小旋入深度18 mm。不可将螺钉拧到底。

外螺纹M6 M8 M10x1.25

工作介质过滤压缩空气，润滑或未润滑

结构特点活塞

活塞杆

活塞杆螺纹内螺纹M3 M4 M5 M5

缓冲形式两端带弹性缓冲垫

位置感测带位置感测

安装型式通过通孔安装

通过内螺纹安装

若从上端安装直径为? 12和16 mm的气缸，2个安装螺钉

需成对角线分布，或者使用非磁性螺钉。

环境温度1) [°C] -20

费斯托紧凑型气缸，费斯托气缸安装形式

耐腐蚀等级CRC2) 2

耐腐蚀等级 CRC  2

环境温度  -20 ... 80 °C

在终端位置的冲击能量  0.75 J

6 bar时的理论作用力，进程  2,733 N

156 500 ADVU-12-5-P-A

156 501 ADVU-12-10-P-A

156 502 ADVU-12-15-P-A

156 503 ADVU-12-20-P-A

156 504 ADVU-12-25-P-A

156 505 ADVU-12-30-P-A

156 506 ADVU-12-40-P-A

156 507 ADVU-16-5-P-A

156 508 ADVU-16-10-P-A

156 509 ADVU-16-15-P-A

156 510 ADVU-16-20-P-A

156 511 ADVU-16-25-P-A

156 512 ADVU-16-30-P-A

156 513 ADVU-16-40-P-A

156 600 ADVU-20-5-A-P-A

156 601 ADVU-20-10-A-P-A

156 602 ADVU-20-15-A-P-A

156 603 ADVU-20-20-A-P-A

156 604 ADVU-20-25-A-P-A

156 605 ADVU-20-30-A-P-A

156 606 ADVU-20-40-A-P-A

156 607 ADVU-20-50-A-P-A
