传感器单独使用时

<使用1套时>

1请在同步线之间进行连接。

2请将0V连接为通用形式。

3＋ V 可以不连接为通用形式，但电压必须相同。

4使用通道检查功能时，请在外部输入线与0V之间装入 开关后使用。不使用时，请对外部输入线进行绝缘处理。

5请将数据输出连接至微机板 等外部设备。

安装

请将传感器安装在不受机械或工件反射影响的场所。机械或工件的反射光会投射到受光器中，导致无法进入遮光状态。

请勿在拆下传感器的前罩或保护外壳的状态下使用。否则可能导致无法保持防水性或连接部接触不良。

安装时的紧固扭矩请于以下所给出的值。

紧固扭矩

传感器0.6N?m

控制板0.5N?m（使用M3螺丝时）

传感器

传感器本体不附带安装支架、连接电缆。请务必购买另售的连接电缆。

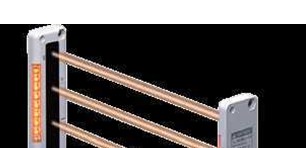

种类	形状	检测距离 (注1)	型号 (注2)	光轴数	检测高度 (mm)	数据输出
区 域 传 感 器		0.2～13m	NB-20-8	8	140	辅助驱动型·电压输出 输出形式：串行
			NB-20-16	16	300
			NB-20-24	24	460
			NB-20-32	32	620
			NB-20-40	40	780
			NB-20-48	48	940
			NB-20-56	56	1,100
			NB-20-64	64	1,260

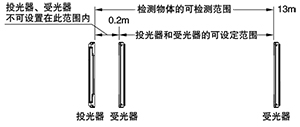

(注1)：	检测距离是在投光器和受光器之间可设定的范围。
(注2)：	产品铭牌上标注"E [|→]EMITTER"的机型是投光器，标注"D [|←]RECEIVER"的机型是受光器。
(注3)：	NB-20-8为22mm。

配线：请在确认正确配线后接通电源。在误配线状态下接通电源可能导致损坏。

请使用启动时间500ms以下的电源。

请如下连接传感器及控制板

<使用2套时(使用防干扰功能)>

在接近状态下使用2套传感器时，请如下连接。

1请在同步线之间进行连接。

2请将0V连接为通用形式。

3＋V可以不连接为通用形式，但电压必须相同。

4请将子机侧传感器的外部输入线连接至主机侧传感器的同步线。

(防止主机侧传感器与子机侧传感器的相互干扰)

5使用通道检查功能时，请在主机侧传感器的外部输入线与0V之间装入开关后使用。不使用时，请对外部输入线进行绝缘处理。

6请将数据输出连接至微机板等外部设备。
