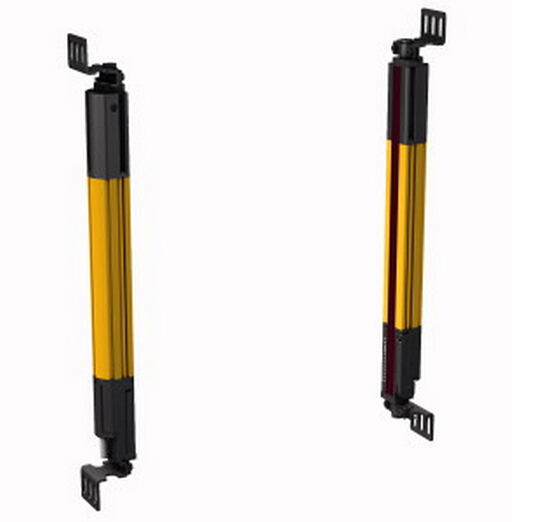

图尔克安全光幕，TURCK安全光幕工作电压

图尔克安全光幕，TURCK安全光幕工作电压

7700309 EO15M-Q32L1050-5X2-H1181

M12 x 1 接插件, 8针针头

防护等级IP65

扫描区域1050 mm

分辨率30 mm

自检 500 ms/周期

检测距离15 m

工作电压 24 VDC +-15%

具备特点

▲ 符合电工学会IEC61496-1/2 标准

▲ 采用技术成熟的同步红外线扫描，优异的光学性能和2.5°的发散角，容易对准和维护

▲ 外形小巧，采用铝铸合金外壳，非常坚固，轻巧

▲ 20/40mm的多种规格分辨率

▲ 保护高度范围宽4-128cm

▲ 电气连接.4针M12接头

▲ 紧凑的尺寸，横截面积仅为25×25mm

可定制分辨率和保护幅宽，以及其它各类接口和扩展功能

操作方法

·检查安全光幕是否牢固的固定在需装备的设备上，光幕传感器的发射器和接收器是否在一平面内，

且以发射器和接收器为边界的保护区域应为该平面内的一个矩形

·检查安全光幕的发射器和接收器，是否和各自的电缆准确的装配到位，以及电缆的接线端是否与电源和控制单元准确、牢固的连接

·给安全光幕传感器接通电源，此时光幕传感器开始自检、同步及自校准，约1秒钟后，发射器黄色指示灯稳定，

接收器指示灯全部熄灭，表示光幕传感器进入正常工作状态
