测量范围0.5 -1200 l/min

流速0.3 -10 m/s（见 364 页上的流量-流速曲线）

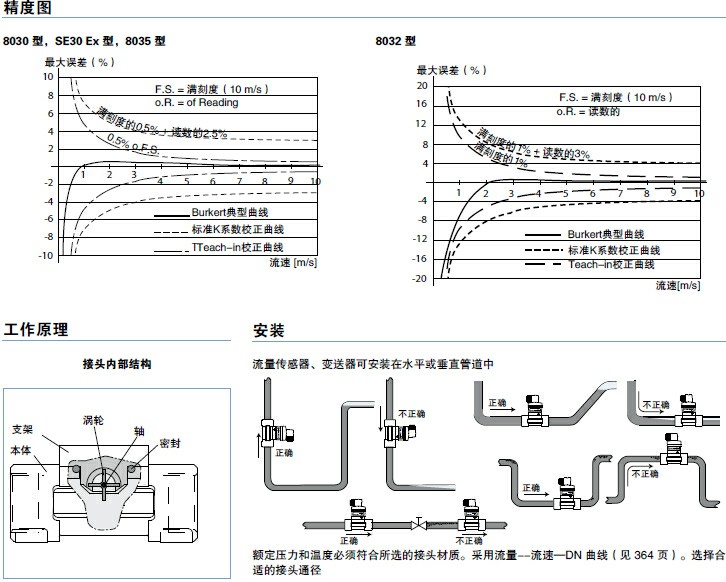

精度） 用 Teach-in（通过分体式变送器）或标准 K 系数进行校正，

重复性≤ 读数的±0.4%

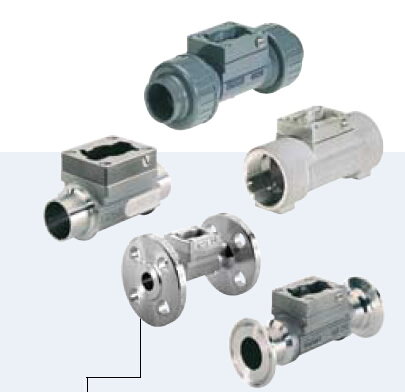

S030 型式接头具有内置涡轮，用于流量测量。

液体流过管道时，涡轮旋转并产生脉冲信号，该脉冲频率与流量成正比。

这样就形成了一种防泄漏结构：即所谓“卡口连接”技术通过接头壁无接触式检测涡轮的旋转。

不必切断管道或中断工艺系统，即可安装或拆卸传感器

介质温度

PVC 接头/PP 接头

不锈钢、黄铜或 PVDF 接头

0-50℃/0-80℃

-15 至 100℃

环境温度-15 至 60℃（工作与贮存）

较大介质压力PN10（塑料接头），PN16（金属接头，PN40 按需提供）（详见

下页上的压力-温度图）

介质

颗粒含量

粘度

干净液体、中性液体、微腐蚀性的液体或不含固体的

液体

多 1%（颗粒尺寸：较大 0.5 mm）

较大300 cSt

接头本体材质PVC、PP、PVDF、黄铜（CuZn39Pb2）、

不锈钢（1.4435/316L）

其他材质

密封

螺钉

涡轮

轴和轴承

FKM 或 EPDM（取决于接头材质，参见订货表）

不锈钢 A4

PVDF（可按需提供 PP 或不锈钢）

陶瓷 (Al2O3)

内孔DN 08 - DN 65（可按需提供 DN 06）

连接口

金属接头

塑料接头

内螺纹、焊接口、三夹式或法兰（外螺纹可按需提供）

油宁（可按需提供管接或外螺纹
