PhotoMOS使用注意事项

1.关于降额设计

降额是性设计中所不可或缺的内容，是关乎产品寿命的重要因素。

即使本产品的使用条件(使用温度、电流、电压等)是在较大额定值范围内，如在高负载(高温、高湿、高电流、高电压等)下连续使用，

可能会造成性显著降，因此相对于较大额定值，请充分降额，并在实际机器上进行确认后再加以使用。

另外，预计会因本产品品质不良等原因而对人身安全以及财产产生重大影响的情况下，从制造物责任的观点出发，

建议针对较大额定值确保更大的余量，同时采取双重电路等安全措施。

2.关于施加过较大额定值

各端子的电压、电流值过较大额定值时，内部元件可能会因过电压、过电流引起劣化。甚至会造成配线的熔断和硅胶P/N接合部的破坏。

3.关于输入电压（功率电压驱动型、TSON型）

输入电压的上升率及下降率dv/dt，请在100mV/ms以上使用。

4.关于振荡电路及控制电路

可能会因浪涌和静电等受到破坏。关于抗干扰和振荡电路工作时会对周边电路产生的影响等，使用前请通过实际机器充分进行确认，并在系统上采取对策。

5.关于静电放电引起的劣化、破坏（TSON/RF C×R3/C×R5/C×R10）

各种因素所产生的静电接触到输出光电耦合器的各端子时会进行放电，破坏元件内部，这种现象称为静电破坏现象。

使用时请注意以下注意事项，实施静电对策。

1.操作输出光电耦合器的作业人员，请穿戴制电性作业服，通过500kΩ~1MΩ左右的保护电阻，实施人体接地。

2.请在作业台上粘贴带导电性的金属板，对测量仪器和治具等实施接地。

3.使用电烙铁时，请使用漏电流较少的产品，或对电烙铁前端进行接地。(建议使用电压用的电烙铁。)

4.组装时使用的设备等也应正确地接地。

5.对印刷安装基板和机器进行包装时，请避免使用发泡苯乙烯、聚乙烯

等带电性的高分子材料。

6.对输出光电耦合器进行储存和搬运时，请在不易产生静电的环境(例

如湿度45%~60%)中通过导电性包装材料进行保护。

6.关于未使用端子

由于3号端子在输出光电耦合器内部电路使用，因此请勿连接到A,B,C或外部电路(6脚型)。

7.关于端子间的短路

输出光电耦合器通电过程中，如果将输入/输出端子间短路，则可能破坏内部IC，敬请注意。

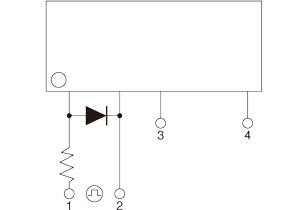

8.关于输入端浪涌电压

在输入端子中施加反方向浪涌电压的情况下，请在输入端子逆向并列方向连接二极管，请勿在输入端子上施加逆耐压以上的逆电压。

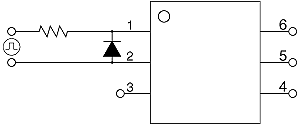

1. 6脚型

关于建议输入电流值输入电流值建议选择以下值。
