SMC流体阀的工作介质

气动元件的工作介质通常是压缩空气。

SMC流体阀是指通过阀的工作介质除空气（包括真空状态）及氩气、氮气、氦气等惰性气体外，还可以是水、油、蒸汽等多种液体和气体。

当然，不同的系列允许通过的工作介质是不同的

SMC流体阀几种典型结构

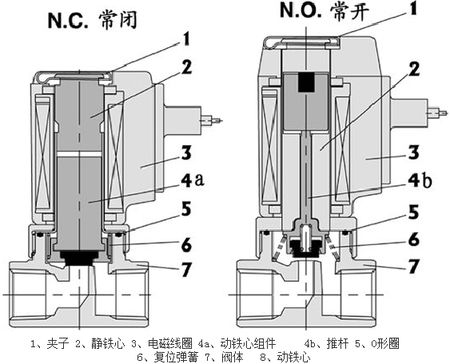

下图是VCW系列的结构原理图。对于N.C.型，电磁线圈3不通电时，阀芯关闭IN口与OUT口。

当电磁线圈通电时，动铁心组件4a克服复位弹簧6的弹簧力，被静铁心2所被吸引，IN口与OUT开启。

N.C.型的图形符号表示，在不通电时，IN口至OUT口是封闭的，但若OUT口与IN口对换，则不能封闭。

VCA、VCB、VCL、VCS、VCW及VDW系列的工作介质比较单一，故阀的结构简单，体积和重量都比对应口径的VX系列要小而轻，也些。

VXR2系列是SMC防水锤型二位二通先导式电磁阀，在IN侧没有压力或很压力下，

由于提升弹簧的反力使主阀芯开启，故称为零差压动作型，即较动作压力差为零。

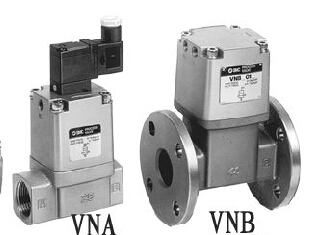

VNA是一种正反方向都可以流动的平衡座阀式结构，有外部先导式电磁阀和气控阀两种。

流量特性的定义

声速流导C和临界压力比b来表示流量特性。

声速流导C :元件内处于壅塞流动状态下，通过元件的质量流量用上游压力与标准状态的密度的乘积来

 除的比值。(sonic conductance)

临界压力比b: 小于此值就成为壅塞流动的压力比(下游压力／上游压力)。

 (critical pressure ratio)

壅塞流动 : 上游压力高于下游压力的元件内某处的速度达到声速的流动。气体的质量流量与上游压力成正

 比例，与下游压力无关的流动。(choked flow)

亚声速流动 : 在临界压力比以上的流动(subsonic flow)

标准状态 : 温度20℃、压力0.1MPa(=100kPa=1bar)、相对湿度65%的空气的状态。在空气量的单位后

 面加(ANR)来表示。

 (standard reference atmosphere)

 依据标准:ISO 8778:1990 Pneumatic fluid power-Standard reference atmosphere、

JIS B 8393: 2000: 空气压-标准参考空气
