我们针对分离，成型，处理，转换和调节模拟量信号提供适当的接口设备。

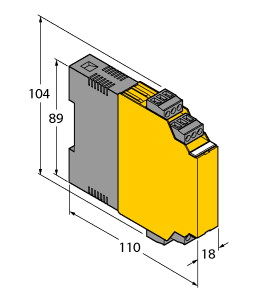

双通道模拟信号隔离器IM31-12EX-U将正常有源电压或电流信号从危险区隔离传输到安全区。

该设备有2路0/2…10 V或0/4…20 mA信号输入回路和2路带短路保护的0…10 V信号输出回路。

标准模拟量信号从防爆区域传输到非防爆区域

输入回路：0/2…10 V 或0/4…20 mA

输出回路：0/2…10 V

型号 IM31-22EX-U

货号 7506326

防爆 TÜV 04 ATEX 2679

工作范围 II (1) G; II (1) D

点火保护类别 [Ex ia Ga] IIC/IIB; [Ex ia Da] IIIC

防爆 TÜV 06 ATEX 553387 X

工作范围 II 3 G

防爆类型 Ex nA [ic Gc] IIC/IIB T4 Gc

典型曲线 线性

本安输出回路

工作电压 正常供电电压

工作电压 20…250 VAC

频率 40…70 Hz

工作电压范围 20…125 VDC

功耗 ð 2.2 W

输入电压 0/2…10  VDC

输入阻抗(电压） ï  50  kò

电流输入 0/4…20  mA

输入阻抗(电流） ð  50 ò

输出回路

该产品组合包括模拟信号隔离器、隔离转换器、温度测量放大器、电位计放大器、跳闸放大器以及电位监控器

- 可满足简单及复杂的需求，适用于防爆及非防爆应用，具备用于 DIN 导轨的 IP20 外壳以及用于分散现场远程控制的紧凑型 IP67 外壳。

输出电压 0/2...10 V

负载电阻/电压输出 ï 0.5 kò

上升时间(10…90 %) ð 50 ms

下降时间(90…10 %) ð 50 ms

测量精度（包括线性度、迟滞和重复性） ð  0.1  满量程的 %

参考温度 23 °C

温度漂移 ð 0.01 % / K

电流隔离

测试电压 2.5 kV

重要说明 对于Ex-应用，适用相应Ex证书

（ATEX、IECEx、UL等）中规定的值。

通过前端的DIP开关可调整传输特性。在开关位置输入信号无干扰1:1传输，可用于安全区内的输出。

当开关位置位于“LZ”时，输入的死零信号（0…10 V或0…20 mA）转换成活零信号（0…10 V）输出

绿色LED指示灯表示产品工作正常。
