黄铜或不锈钢PC（聚碳酸酯），PPS（聚苯硫醚）FKM，其他要求（NBR，EPDM，...）中等中性气体，

液体压力范围1）0至6巴（高压版本高达22巴（取决于尺寸，见订购图）可用）封闭时间2.5 s（行程0到100％）

流体温度0至+70°C环境温度-10至+60°C粘度较大值600mm²/ s（cSt）电源24 V DC±10％（较大剩余纹波10％）功耗<1 W，较大保持位置。 8 W（DN2-6）较大。

 12 W（DN8＆10，以及高压型）占空比高达100％（取决于流体和环境温度）端口连接G或NPT 1/4，3/8，1/2，fl ange，

墨盒（按要求）典型控制数据2）滞后重复性灵敏度跨度<5％<1％FS <1％FS 1：100防护等级 - 阀IP54安装根据需要，

较好用执行器直立状态显示LED（详见手册）尺寸参见6-7页图纸重量〜0.7 kg

3280型可与...组合

•执行器与流路隔离•出色的量程和响应时间快•功耗•孔径2至10 mm•版本：标准，定位器，过程控制器和高达22 bar的高压版本

Device variations

保持阀门特定打开位置的电机功率消耗为零。这一关键特征可以显着降的能源消耗，从而使其更有效。

类型3280可作为标准开/关或比例阀，具有集成定位器和集成过程控制器的版本。

电路功能二通阀，用于连续控制，电机驱动，保持就位，无需进一步电源

技术参数材料主体外壳密封

Standard Positioner Process controller ON/OFF Proportional valve Analogue Digital Analogue Digital

Electrical connection

Digital input: 0…5 V (log. 0, valve closed) or 10…30 V (log. 1, valve open)

4…20 mA, 0…10 V, or PWM (800 Hz)

4…20 mA, 0..20 mA, 0…10 V, or 0…5 V

--- 4…20 mA, 0..20 mA, 0…10 V, or 0…5 V

Input signal (actual value from ext. Sensor)

--- --- --- --- 4…20 mA, 0..20 mA, 0…10 V, 0…5 V

4…20 mA, 0..20 mA, 0…10 V, 0…5 V, or Frequency (5…2000 Hz)

Input impedance for analogue input

22 kΩ 60 Ω (current), 22 kΩ (voltage)

60 Ω (current), 22 kΩ (voltage)

--- 60 Ω (current), 22 kΩ (voltage)

60 Ω (current), 22 kΩ (voltage)

Output signal (actual value)

Digital output: PNP, max. 100 mA current limits, feedback function  (output signal active, when valve closed)

Digital output: PNP, max. 100 mA current limits, feedback function  (output signal active, when valve closed)

0/4…20 mA (max. load: 560 Ω), 0…5/10 V (max. current: 10 mA)

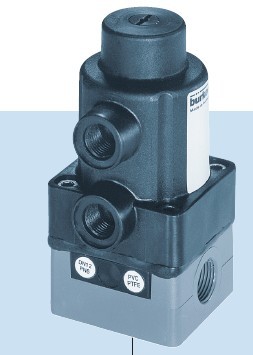

3280 适用于在密封式或开放式调节回路中计量液体和气体。阀门通过线性步进电机驱动。

集成式电子装置显著简化了流程一体化，并且不需要使用额外的控制模块。夹持特定的阀门孔眼时，电机不需要能源。

这一特性可大幅度降设备对能源的需求，从而使其更为高效。型号 3280 有比例阀标准款、带集成式位置调节仪的规格以及带集成式过程调节器的规格三种可选。

非介质接触式驱动器

出色的调节范围及快速的反应时间

电功率消耗

额定宽度从 DN 2 至 6 mm

规格：标准款、带位置调节仪款、带过程调节器款

For selecting the correct product please refer to the technical data, images and notes for proper use according to the data sheet.

比例阀（电机驱动）

3280型直接作动比例阀用于在封闭或开放的控制回路中对液体和气体进行计量。

阀门采用线性步进电机作为执行机构。集成电子简化了过程集成;附加的驱动模块不是必需的。
