费斯托快速排气阀SE,SEU连接尺寸

费斯托快速排气阀SE,SEU连接尺寸

这类元件可增加单作用和双作用气缸回程时的活塞速度。

压缩空气从先导阀流入，通过快速排气阀到气缸。

此时排气口3关闭。当气口1处的压力下降时，从气口 2 到 3排气。

为了更好地利用快速排气阀的功

能，该阀必须直接安装到气缸的排气口上。

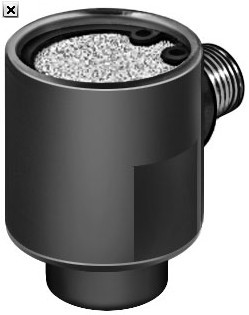

快速排气阀 SEU 可通过消声器减少排气噪音

阀功能 快速排气

安装方式 螺纹旋入

安装位置 任意位置

公称通径 [mm] 5 7 11 15

标准额定流量 1>2 [l/min] 300 960 2,880 4,560

标准额定流量 2>3 [l/min] 660 1,200 2,760 6,480

产品重量 [g] 75 100 125 200

工作和环境条件

气接口 G
G G G

工作介质 过滤压缩空气，润滑或未润滑

工作压力 [bar] 0.5 …10

环境温度 [° C] –20 …+75

介质温度 [° C] –20 …+75
