就等于大大降了响应压力。 密封件含硅油（含油漆湿润缺陷物质） K2 加长活塞杆外螺纹 –

K3 内螺纹活塞杆 –

K5 活塞杆上特殊螺纹 公制标准螺纹符合 ISO

– 两端带可调缓冲 DSNU-…-PPS – 两端带自调缓冲 缓冲长度 DSNU-…-PPV [mm] – 9 12 15 17 14 18 20 21 DSNU-…-PPS

[mm] – 12 15 17 14 18 20 21 位置感测 通过接近开关 安装方式 直接安装 (仅 MH 派生型) 通过附件 安装位置 任意

派生型选择众多 DSNU/ESNU-… DSNUP-… DSNU/ESNU-…-MA DSNU-…-MQ • 缸径∅ 8 …63

 • 缸筒材质为不锈钢 • 轴承和端盖材质为精制铝合金 • 缸径∅ 16 … 25 • 缸筒材质为精制铝合金

• 轴承和端盖材质为 聚酰胺 • 成本优化 • 缸径∅ 8 …63 • 缸筒材质为不锈钢 • 轴承盖，带法兰螺纹

• 短端盖，带轴向进气口 • 缸径∅ 8 …63 • 缸筒材质为不锈钢 • 轴承盖，带法兰螺纹 • 短端盖，带侧向进气口

DSNU-…-MH DSNU-…-KP DSNU-…-Q DSN/ESN-… • 缸径∅ 8 …63 • 缸筒材质为不锈钢

• 直接安装在轴承盖上 • 短端盖，带侧向进气口 • 缸径∅ 8 …63 • 缸筒材质为不锈钢 • 带夹紧装置

• 缸径∅ 12…63 • 缸筒材质为不锈钢 • 带方形活塞杆 • 缸径∅ 8…25 • 缸筒材质为不锈钢 • 不带位置感测

缓冲形式

缓冲 P 缓冲 PPS 缓冲 PPV

工作方式 • 气缸带弹性塑料终端位置缓冲 • 气缸带自调节终端位置缓冲 • 气缸带带可调终端位置缓冲

应用 • 小负载 • 速 • 冲击能量

• 小到中负载 • 到中速度 • 中冲击能量

• 中到大负载 • 高 速度 • 高冲击能量

YS • 无需调节 • 节省时间

K6 活塞杆缩短外螺纹 –

K8 加长活塞杆 –

R3 高耐腐蚀等级 气缸所有外表面符合耐腐蚀等级 3，符合 Festo 标准 940070。

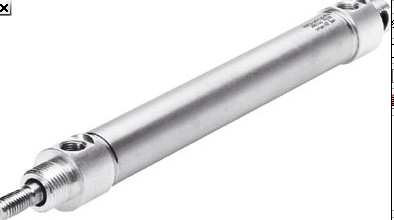

圆形气缸 DSNU/DSNUP/DSN/ESNU/ESN 主要特性

一览 DSNU-8…63 DSNU-8…25 • 不锈钢 活塞杆 • 良好的运行性能，使用寿命长

• 活塞杆带外螺纹或内螺纹 • 附件齐全，气缸可安装在几乎 任何地方 ISO6432

• 对应标准 ISO6432。派生型均 基于这些标准

活塞杆采用耐腐蚀和耐酸的钢 R8 防尘（刮片密封件） (32 … 63 mm)

气缸配备了电镀硬铬的活塞杆和刚性刮片密封件，防护干燥多尘介 质

A6 金属刮片密封件 (32 … 63 mm)

气缸安装了镀硬铬的活塞杆和金属刮片密封件，刮去活塞杆上粘附 的硬颗粒（如，焊渣）。 用于焊接系统。

使用寿命更长，带波纹管组件 DADB

波纹管组件是无泄漏系统。要防 止吸入不需要的介质，组件的管 式进气和排气必须通过连接部分 的压力补偿孔

该组件保护活塞杆、密封件和轴 承，免受多种介质的侵入，如： • 灰尘 • 碎屑 • 油 • 油脂 • 燃油

主要技术参数 缸径∅ 8 10 12 16 20 25 32 40 50 63 符合 ISO6432 – 气接口 M5 M5 M5 M5 Gx Gx Gx G¼ G¼ Gy

 活塞杆螺纹 M4 M4 M6 M6 M8 M10x1.25 M10x1,25 M12x1,25 M16x1,5 M16x1,5 行程1) [mm] 1…100 1…200

 1…320 1…500 结构特点 活塞 / 活塞杆 / 缸筒 缓冲 DSNU-…-P 两端带弹性缓冲垫 DSNU-…-PPV

• 无需调节 • 节省时间 • 的性能

• 性能

 主要特性 简要说明 S2 双端活塞杆 用于推进时两端以相同的力工作和用于安装外部挡块

S6 耐热密封件 较高耐受 120 °C

S10 活塞速度恒定（慢速）工作 适用于在气缸的整个行程范围内衣恒定、无抖动、无爬动的速度实 现慢速行程运动。

 密封件含硅油（含油漆湿润缺陷物质） S11 摩擦 特殊密封件可大大减少系统磨损。
