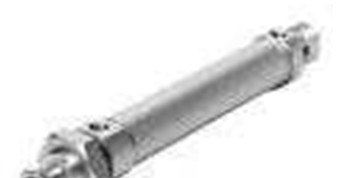

YS费斯托不锈钢气缸，德国FESTO气缸结构原理

YS费斯托不锈钢气缸，德国FESTO气缸结构原理

上海乾拓贸易有限公司

　企业QQ：2880626087

　电话；021-69001039

　手机；17321017802（微信）

　邮箱；17321017802@163.com

　地址：上海市嘉定区江桥嘉涌路99弄6号713室

-P-A 32 160984 CRDG-32-...-P-A 40 160985 CRDG-40-...-P-A 50 160986 CRDG-50-...-P-A 63 160987 CRDG-63-...-P-A

主要技术参数 缸径∅ 32 40 50 63 气接口 Gx G¼ G¼ Gy 活塞杆螺纹 M10x1.25 M12x1.25 M16x1.5 M16x1.5

结构特点 活塞 活塞杆 缸筒 缓冲 两端带弹性缓冲圈/垫 位置感测 通过接近开关 安装方式 通过附件 通过外螺纹 安装位置 任意

工作和环境条件

工作介质 过滤压缩空气，润滑或未润滑 工作压力 1 ... 10 bar 环境温度1) [°C] –20 ... +80 耐腐蚀等级 CRC2) 4

1) 注意接近开关工作范围 2) CRC4: 耐腐蚀等级 4，符合Festo 940 070标准 元件必须具备很强的耐腐蚀能力。

因为元件用于腐蚀性介质中，例如在食品或在化工行业中。如果需要的话，在应用前应该对元件与介质一起进行特别的测试

对于符 合DINISO6431和6432标准的标准 气缸范围，我们同样提供一系列 专用的安装元件和附件。

氯根离子浓度 · 接触持续时间 · 温度 · 减少ph 值

在设计、装配和工作中必须 机器的所有部件能得到正确清洁 以避免氯根离子的累积。

所选的密封材料确保对于多种化 合物有很高的耐受性。 更多关于介质耐受性的信息可在 我们网站上找到 www.festo.com。

原则上，我们建议气缸清洁时， 活塞杆处于退回的位置，以避免 重新掉终生可用的润滑油脂。

在许多工业行业中，必须清洗多 种类型的机械脏污。

清洁的程度 从擦拭机器、冲洗到泡沫清洗， 各自有着不同的暴露时间和浓度 值。

因此，要对兼容性做一个常规建 议是不可能的。

主要技术参数 缸径∅ 12 16 20 25 32 40 50 63 气接口 M5 M5 Gx Gx Gx G¼ G¼ Gy 活塞杆螺纹

 M6 M6 M8 M10x1.25 M10x1.25 M12x1.25 M16x1.5 M16x1.5 结构特点 活塞 活塞杆

 缸筒 缓冲 两端带弹性缓冲圈/垫 位置感测 通过接近开关 安装方式 通过附件 通过外螺纹 安装位置 任意

不锈钢 气缸装配时，使用了USDAH1润滑 油脂以及符合BGVV（联邦风险评 估学院）准则的刮油密封件。

我 们将很乐意回答您在将来有意使 用我们不锈钢气缸产品的任何咨 询。您所要做的只是打一个电话 给我们。

如果您正在需求恶劣条件下的解 决方案，那么我们在不锈钢领域 的多年经验无疑是非常之宝贵。

 我们的专拣会解答您对于表面光 洁度和化学品耐受性可能有的任 何问题。

奶酪固化车间的空气中充满 了令人难受的氨气、乳酸，湿度 更是达到了98%。

这片区域不但暴露于较高4维特/ 小时的辐射，而且完全浸泡在用于拆除核反应堆蓄压罐和隔热罩 机械手的完全脱盐的水中。

耐受性

的元件需要达到的工 作性 - 即使在恶劣的工作 条件中。

这样才能较大限度地提高机器使用率，同时较大限度降 维修停机时间。

因此，在常规 气缸表面无法耐受耐受周围介质 腐蚀的应用场合可以使用不锈钢 气缸。

不过，设计一种耐腐蚀系 统所涉及的远不止选择适用的钢 材那么简单 - 同样需要选择适 用的安装元件和附件。

Festo不锈钢气缸使用了高耐受性 材料，例如1.4301和 1.4401。 这些常见高合金，

奥氏体不锈铬 /镍以及铬/镍/钼和铬/镍/钢可 以耐受化学品或电化应力以及由 清洁剂造成的材料表面损坏。

这 个类别的材料尤其耐受均匀表面 的腐蚀，对点状腐蚀和缝隙腐蚀 有更好的保护。

Festo覆盖全球的服务网络确保了 不锈钢气缸的较优供货。

工作和环境条件

工作介质 过滤压缩空气，润滑或未润滑 工作压力 1 ... 10 bar 环境温度1) [°C] –20 ... +80 耐腐蚀等级 CRC2) 4

1) 注意接近开关工作范围 2) CRC4: 耐腐蚀等级 4，符合Festo 940 070标准 元件必须具备很强的耐腐蚀能力。

因为元件用于腐蚀性介质中，例如在食品或在化工行业中。如果需要的话，在应用前应该对元件与介质一起进行特别的测试。

订货数据

缸径∅ 行程 订货号 型号 [mm] [mm] 12 1 ... 200 160980 CRDG-12-...-P-A 16 160981 CRDG-16-...

-P-A 20 1 ... 320 160982 CRDG-20-...-P-A 25 1 ... 500 160983 CRDG-25-...

即使应用参数非常，对于点 状腐蚀和缝隙腐蚀完全耐受不总 是可能的。以下参数加剧了氯根 离子的点状腐蚀影响：
