LM滚动导轨系本公司主要产品，是全球率先将直线滚动部件付诸于实际应用的产品。

它使开发、高刚性、节能型、长寿命的高速机床成为现实。

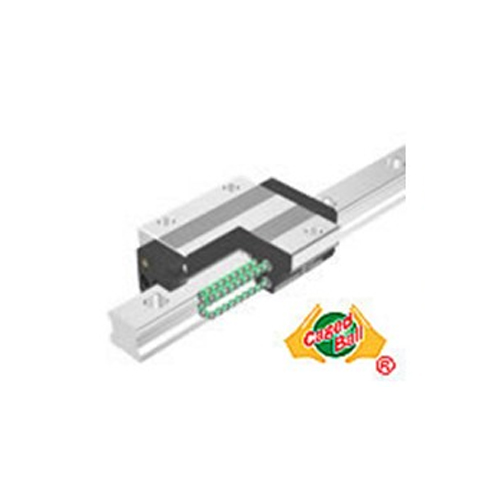

球保持器型LM滚动导轨

球保持器型LM滚动导轨

采用球保持器可消除钢球的相互摩擦，实现噪音、好音质、长期免维护和优异的高速性。

型号一览

SHS, SSR, SHW, SRS, SCR, EPF, SVR/SVS

保持器型滚柱滚动导轨

保持器型滚柱滚动导轨

采用滚子保持器，实现了磨擦、平滑运动和长期免维护的高刚性滚子导轨。

型号一览

SRG, SRN, SRW

LM滚动导轨（全钢球型）

LM滚动导轨（总球型）

LM滚动导轨（全钢球型） 从小型导轨到机床用的大型导轨，从直线导轨到弧形导轨，一系列型号适合各种用途。

型号一览

HSR, SR, NR/NRS-X, HRW, SRS-G, RSR, HR, GSR, CSR, MX, JR, HCR, HMG, NSR-TBC, HSR-M1, SR-M1, RSR-M1, HSR-M2, HSR-M1VV, SR-MS

结构形式

滚珠导轨

导轨以滚珠作为滚动体，运动灵敏度好，定位度高；但其承载能力和刚度较小，一般都需要通过预紧提高承载能力和刚度。为了避免在导轨上压出凹坑而丧失精度，一般采用淬火钢制造导轨面。滚珠导轨适用于运动部件质量不大，切削力较小的数控机床。

滚柱导轨

导轨的承载力及刚度都比滚珠导轨要大，但对于安装的要求也高。安装不良，会引起偏移和侧向滑动，使导轨磨损加快、降精度。目前数控机床、特别是载荷较大的机床，通常都采用滚柱导轨。

滚针导轨

滚针导轨的滚针比同直径的滚柱长度更长。滚针导轨的特点是尺寸小，结构紧凑。为了提高工作台的移动精度，滚针的尺寸应按直径分组。滚针导轨适用于导轨尺寸受限制的机床上。

THK SHS15C、THK SHS20C、THK SHS25C、THK SHS30C
THK SHS35C、THK SHS45C、THK SHS55C、THK SHS65C、
THK SHS15LC、THK SHS20LC、THK SHS25LC、THK SHS30LC
THK SHS35LC、THK SHS45LC、THK SHS55L、THK SHS65LC

THK SHS15V、THK SHS20V、THK SHS25V、THK SHS30V
THK SHS35V、THK SHS45V、THK SHS55V、THK SHS65V
HK SHS15LV、THK SHS20LV、THK SHS25LV、THK SHS30LV

THK SHS35LV、THK SHS45LV、THK SHS55LV、THK SHS65LV

THK SHS15R、THK SHS25R、THK SHS30R、THK SHS35R、THK SHS45R、THK SHS55R
THK SHS25LR、THK SHS30LR、THK SHS35LR、THK SHS45LR、THK SHS55LR

SSR15XWY、SSR15XWMY、SSR20XW、SSR20XWM、SSR25XWY、SSR25XWMY、SSR30XW、SSR30XWM、SSR35XW
SSR15XVY、SSR15XVMY、SSR20XV、SSR20XVM、SSR25XVY、SSR25XVMY
SSR15XTBY、SSR20XTB、SSR25XTBY
