直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。　直线轴承主要用在自动化机械上比较多,像德国进口的机床,折弯机,激光焊接机等等,当然直线轴承和直线轴是配套用的。像直线导轨主要是用在精度要求比较高的机械结构上,直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。

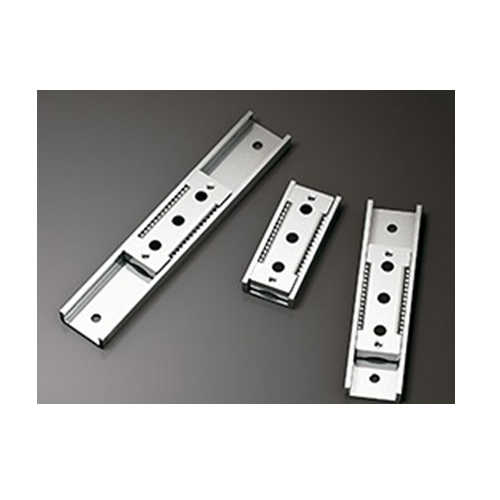

密直线板式导轨ER型直线板式导轨ER型是一种薄轻型直线导轨。ER型适于测量仪器、半导体制造和检验设备以及其他直线运动至为重要的应用场合。

滚珠导轨

导轨以滚珠作为滚动体，运动灵敏度好，定位度高；但其承载能力和刚度较小，一般都需要通过预紧提高承载能力和刚度。为了避免在导轨上压出凹坑而丧失精度，一般采用淬火钢制造导轨面。滚珠导轨适用于运动部件质量不大，切削力较小的数控机床。

滚柱导轨

导轨的承载力及刚度都比滚珠导轨要大，但对于安装的要求也高。安装不良，会引起偏移和侧向滑动，使导轨磨损加快、降精度。目前数控机床、特别是载荷较大的机床，通常都采用滚柱导轨。

滚针导轨

滚针导轨的滚针比同直径的滚柱长度更长。滚针导轨的特点是尺寸小，结构紧凑。为了提高工作台的移动精度，滚针的尺寸应按直径分组。滚针导轨适用于导轨尺寸受限制的机床上。
