578285,FESTO快插螺纹接头附加特性

578285,FESTO快插螺纹接头附加特性

578334 NPQH-D-M5-Q4-P10 10 2.5 6 8 12 24 4 12 2.5 11.2 578335 NPQH-D-M5-Q6-P10 10 M7 3 4 9 9 20 5 9 3 5.2 578336 NPQH-D-M7-Q4-P10 10 3 6 9 12 23 5 12 3 10.2 578337 NPQH-D-M7-Q6-P10

10 G 螺纹，带密封圈 Gx 3 4 13 9 16.5 5 9 3 6.3 578338 NPQH-D-G18-Q4-P10 10 4 6 13.5 12 19.5 5 12 4 9.2 578339 NPQH-D-G18-Q6-P10 10 6 8 13 14 23.5 5 13 6 11.9 578340 NPQH-D-G18-Q8-P10 10 G¼ 4 6 16 12 19.5 6.5 12 4 13.1 578341 NPQH-D-G14-Q6-P10 10 6 8 16 14 21.5 6.5 14 6 14.1 578342 NPQH-D-G14-Q8-P10 10 8 10 16 16 27.5 6.5 15 8 17.5 578343 NPQH-D-G14-Q10-P10 10 8 12 16 19 28.5 6.5 19 8 26.6 578344 NPQH-D-G14-Q12-P10 10 Gy 6 8 20 14 21 7 14 6 20.6 578345 NPQH-D-G38-Q8-P10 10 8 10 20 16 25 7 16 8 22.7 578346 NPQH-D-G38-Q10-P10 10 10 12 20 19 28.5 7 19 8 29.8 578347 NPQH-D-G38-Q12-P10 10 10 14 20 22 32 7 22 10 38.3 578348 NPQH-D-G38-Q14-P10 10 G½ 8 10 25 16 25.5 8.5 16 8 35.4 578349 NPQH-D-G12-Q10 1 10 12 25 19 26.5 8.5 19 8 37.1 578350 NPQH-D-G12-Q12 1 12 14 25 22 32 8.5 22 12 43.4 578351 NPQH-D-G12-Q14

尺寸 标准

额定尺寸 8.5 mm

柱头螺栓上的密封件类型 密封圈

装配位置 任意

包装数量 10

设计结构 推/拉原理

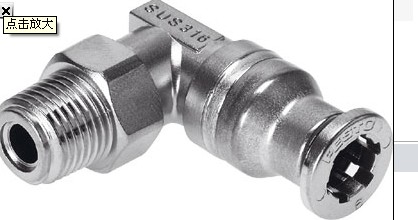

L型快插式螺纹接头

NPQH-L-G14-Q10-P10

轻松地选择正确的接头。Quick

Star 系列为各种连接提供的

解决方案。使用方便的快插接头

系列产品包括过 1000 种标准

接头和功能性接头。

产品代号: 578285

整个温度范围内的工作压力 -0.95 ... 20 bar

工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]

水，按照商的声明，参见 www.festo.com

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

耐腐蚀等级 CRC 3 – 强腐蚀影响

食品安全 参见补充材料信息

环境温度 0 ... 150 °C

较大紧固扭矩 15 Nm

L型快插式螺纹接头

NPQH-L-G14-Q10-P10

产品代号: 578285

产品重量 33.1 g

气动连接, 气口 1 阳螺纹 G1/4

气动连接, 气口 2 用于气管外径 10 mm

材料备注 符合 RoHS

外壳的材料信息 镀镍黄铜

螺纹密封的材料信息 FPM

释放环的材料数据 镀镍黄铜

气管密封的材料信息 FPM

软管夹部分的材料数据 高合金钢, 耐腐蚀

L型快插式螺纹接头

NPQH-L-G14-Q10-P10

产品代号: 578285
