采用明亮易见的红色LED。

准备模拟电流输出 （E8Y-A□Y）。

应答速度 0.5s以下 显示精度 ±1.0％F.S. 设定分辨率 1Pa 0.01kPa 1Pa 0.01kPa

保护回路 电源逆接、负载短路保护 使用环境温度 -10～+55℃ （不结冰）

使用环境湿度 25～85％RH （不结露）

保存温度 -25～+65℃ 附属品 金属安装配件A、 B、使用说明书

温度影响

E8Y-A2C/A5C：±3％F.S.以下 EY-AR5C：

±6％F.S.以下 E8Y-AR2C：±10％F.S.以下

E8Y-A2Y E8Y-A2Y-R

湿度影响

E8Y-A2C/A5C：±3％F.S.以下 E8Y-AR5C：

±6％F.S.以下 E8Y-AR2C：±10％F.S.以下

 保护构造 IEC规格 IP40 耐电压 AC1,000V 50/60Hz 1min 绝缘电阻 100MΩ以上

（DC500V兆欧表）充电部整体和外壳间

E8Y-A5Y E8Y-A5Y-R

电源电压 DC12～24V±10％以下 （含波动）

 消耗电流 50mA以下 75mA以下 压力种类

差动电压 额定压力范围 0～200Pa 0～500Pa

0～2.00kPa 0～5.00kPa 0～200Pa

0～2.00kPa 0～5.00kPa 耐电压 5kPa 50kPa

5kPa 50kPa 适用气体 非腐蚀性气体、不可燃气体

线性 输出±2.5％F.S. ±1.0％F.S.

输出形态 NPN集电极开路(NO/NC)＊ 负载电流 100mA 输出施 加电压 DC30V以下

残留电压 1.0V以下 （负载电流100mA时）、 0.4V以下 （负载电流16mA时）

重复精 确度 ±2.5％F.S. ±1.0％F.S. ±2.5％F.S. ±1.0％F.S.

显示 方式

显示 红色3位7级LED

橙色LED （OUT1： 比较输出ON时灯亮） 橙色LED （OUT2：比较输出ON时灯亮）

耐振动 耐久：10～150Hz 上下振幅 0.75mm

或 100m/s2   X、 Y、 Z各方向   8分×4扫描 耐冲击 耐久：300m/s2  X、 Y、 Z各方向

3次 导压部 φ4.5树脂管或Rc(PT)1/8螺钉(-R管子) 外壳 塑料绝缘圆形导线φ4  2m 质量 约80g

准备导压部Rc(PT)1/8型(-R)。

取得EN、 UL安全规格。

＊E8Y-A5B、 PNP集电极开路(NO/NC)输出。

E8Y-AR2C E8Y-AR5C

E8Y-A2C E8Y-A2C-R

E8Y-A5B E8Y-A5C E8Y-A5C-R

E8Y-AR2Y

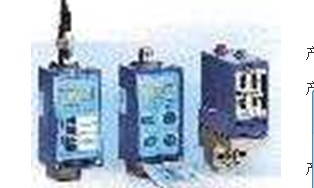

装有提高视认性的数字显示的用于微压 的压力传感器

在重复度±1％FS （设定分辨率0.01kPa）

 可以进行高度的压力管理。

可以节省空间的31×30×30mm小型尺寸。
