单作用，拉动 D 双作用

无 L 通过杠杆锁

缓冲 Y4 可调液压缓冲器

位置感测 A 通过接近开关

主要技术参数 缸径 ∅ 50 63 80 气接口 Gx 行程 [mm] 30 40 结构特点 活塞杆，

带杠杆 工作方式 双作用 单作用，拉动 抗扭转/导向 导向杆 安装方式

通过通孔 缓冲（活塞运动） 两端带弹性缓冲垫 位置感测

通过接近开关 安装位置 垂直 产品重量 [g] 1,800 3,500 6,850

工作和环境条件

工作介质 过滤压缩空气，润滑或未润滑 工作压力1) [bar] 2 … 10

环境温度 [°C] 5 … 60 耐腐蚀等级 CRC2) 1

 轻柔止动，不会产生冲击振动 或噪音 • 单作用或双作用

技术细节 缓冲调节

1) 适用于缸径 ∅ 50 带杠杆锁气缸的小工作压力为 3 bar 2) CRC1:

耐腐蚀等级 1，符合Festo 940 070标准 元件只需具备度耐腐蚀能力。

运输和贮存防护。这些元件无表面基本涂层要求，

譬如：内部元件或位于盖子下面的元件。

缸径 ∅ 63, 80:

• 用于断开止动功能 • 杠杆断开装置可作为附件订购 • 结构简单

• 通过电感式接近开关 SIEN-M8 1 感测杠杆位置（工件托盘 处于停止位置）

• 通过沟槽内的接近开关 SME-/ SMT-8 2 感测活塞位置（气 缸返回或推进）

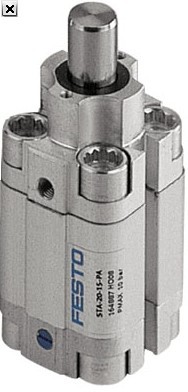

型号 DFST 止动气缸

缸径 ∅ [mm]

• 高性能液压缓冲器，可吸收强 烈的冲击能量

滚轮 聚醋酸酯 2 附件 镀镍铸钢 3 活塞杆 高质合金不锈钢

 4 端盖 压铸铝 精制铝合金 5 壳体 精制铝合金

– 密封件 丁腈橡胶 材料注意事项 符合 RoHS规定

止动气缸用于阻止单个工件托盘 的运动，可带或不带终端位置锁 定。

接着止动下一个工件托盘之 前，杠杆和液压缓冲器都会被再 次推回终端位置。

计算实例 假设： 摩擦力 µ = 0.1 传送速度 v = 20 m/min 装有工件的托盘的重量 m = 200 kg 工作压力 p = 6 bar

选择：止动气缸 DFST-50

1. 验算许用负载 传送速度为 20 m/min 时的较大 许用负载为 250 kg。 这就是说，工件和托盘的许用总 重量为 200 kg。

• 液压缓冲器可根据工件托盘的 负载进行调节

• 通过滚花调节螺母 1 能方便 地进行调节 • 可在安装位置替换液压缓冲器 1

可选：杠杆锁

• 用于锁定杠杆 1 • 杠杆锁 2 可作为止动气缸派 生型或附件订购 • 结构简单 • 功能

• 液压缓冲器可调，可用于多种 应用场合 • 进气口位于侧面或底部

• 采用可旋转杠杆布局(90°,180°, 270°)，可调节主动方向

• 通过电感式接近开关 SIEN 感测杠杆位置，通过用于T型槽的接近开关SME-/SMT-8 感测活塞位置

• 结构坚固使用寿命长 • 导向杆稳定 • 密封件防尘防潮
