耐腐蚀等级 CRC4) 3 CE 标志（参见合格证明）

 防爆指令 94/9/EC - ATEX ATEX 等级 II 2 GD c T4 T120°C

 耗气量，推 0.35 0.55 0.86 1.41 2.12 3.44 5.63 6 bar 和 10 mm行程时的理论

耗气量，拉 0.33 0.53 0.80 1.35 2.11 3.35 5.54

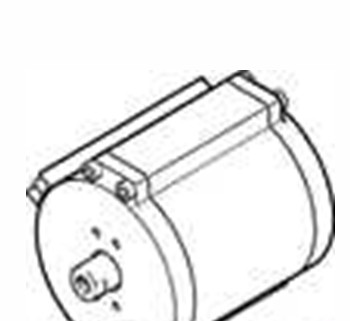

Festo Copac 直线驱动器非常适用 于水、污水、工业水处理和青贮 饲料技术，

也适用于造纸和散装 货物行业。 该装置提供了一个开关和安全控 制滑阀的清洁型解决方案。

Copac 直线驱动器直接作用于阀 门的滑板上，有利于地推进 到各个位置。

• 快速或慢速阀门驱动 • 位置感测 • 采用内部气流通道，

无需外接 凸出的气管和附件，从而避免 了因污垢累积而造成的危害

80 40 ... 2,000 187 479 DLP-80-...-A 100 50 ... 2,000 187 480 DLP-100-...-A

125 50 ... 2,000 187 481 DLP-125-...-A 160 100 ... 2,000 187 482 DLP-160-...-A 200 100

... 2,000 542711 DLP-200-...-A 250 100 ... 2,000 187 483 DLP-250-...-A 320 150 ... 2,000 187 484 DLP-320-...-A

-H- 注意 驱动器工作行程 通常，Copac 直线驱动器的行程 与过程阀的公称通径相对应。

系统的误差会导致行程范围大 于直线驱动器的的额定行 程范围。系统的零点可以用可

调双耳环设定。 这可以确保阀门的滑板可以到 达终端位置，同时系统的零点 保持固定不变

• 高度耐腐蚀 • 安装面孔型符合 DIN 3358/ISO 5210 标准

 • 安装电磁阀的孔型符合 Namur VDI/VDE 3845 标准

主要技术参数 缸径 ∅ 80 100 125 160 200 250 320 气接口 G¼ 结构特点

 双作用活塞杆气缸 缓冲 无 行程预留 [mm] 2 4 安装位置

 任意 位置感测 通过接近开关进行位置感测

工作和环境条件 工作压力1) [bar] 2 ... 10 工作介质 过滤压缩空气，润滑或未润滑

根据要求可使用其它介质 环境温度2)3) [°C] –20 ... +80

• 既可现场手动操作，也可全自 动操作 • 开/关通过法兰安装的带 Namur

安装孔型的电磁阀来驱动或通 过带各类现场总线协议（30种 可选）的阀岛来驱动

 • 即使在恶劣的环境中同样坚固

直线驱动器 1 活塞杆 高质合金轧钢 2 活塞杆轴承 光滑的复合材料

3 缸筒 ∅ 80 ... 200 光滑的阳极氧化铝 ∅ 250,320

不锈钢 4 轴承盖 压制铝 – 密封件 聚氨酯，丁腈橡胶

订货数据 结构特点 缸径 ∅ 行程 订货号 型号 [mm] [mm]

带位置感测

重量[g] 缸径 ∅ 80 100 125 160 200 250 320 0 mm行程时的基本重量

1,843 2,801 4,855 5,854 12,831 21,117 33,907

每 10 mm行程时的附加重量 68 80 145 159 187 325 399

ATEX 环境温度3) –20°C ≤ ... ≤ +60°C

1) 取决于阀门滑板上的反作用力，可能需要更高的小压力来驱动整个系统

 2) 可按要求，提供更大温度范围的产品 3) 注意接近开关的工作温度范围

4) CRC3：耐腐蚀等级 3，符合 Festo 940 070 标准 元件必须具备较强的耐腐蚀能力。

由于外部可视元件直接与工业环境或与溶剂、清洁剂等介质接触，因此对元件表面有较强的耐腐蚀性要求

驱动力 [N] 和耗气量 [Nl] 缸径 ∅ 80 100 125 160 200 250 320 6 bar 时的理论值，

推进力 3,016 4,712 7,363 12,064 18,850 29,452 48,255 6 bar 时的理论值，

返回力 2,827 4,524 6,881 11,581 18,080 28,698 47,501 6 bar 和 10 mm行程时的理论
