独立线性度 [%] 0.1 0.08 0.07 0.06 0.05 0.05 0.05 0.05 0.04 温度系数 [ppm/°K] 5 接口 模拟量

1) 建议使用稳定的电源。较大允许使用42 V DC。 2) 仅允许短期采用，以防出现故障。

工作和环境条件 行程 100 150 225 300 360 450 500 600 750

环境温度 [°C] –30 ... +1001) 防护等级 IP65 耐震性能

符合 DIN/IEC 68标准 2–6部分，严重级别 2 耐连续冲击性能

符合 DIN/IEC 68标准 2 – 27部分，严重级别 2 CE 标志（见符合声明）

· 连接杆电位计 · 量测量，高分辨率 · 使用寿命长 · 高防护等级

· 插入式连接 · 行程：100 ... 750 mm

数字量位移编码器 MME-MTS-...-AIF

· 磁控测量原理 · 非接触式，量测量

· 用于各类高速行程 · 使用寿命长 · 高防护等级

· 可通过多种方式安装于气缸 DGPL · 插入式连接 · 行程：225 ... 2000 mm

MLO 模拟量位移编码器 MME 数字量位移编码器

测量原理 POT 电位计 MTS 磁控

主要电气参数 行程 100 150 225 300 360 450 500 600 750 电源 [V DC] 101)

较大电流消耗 [mA] 4 弧刷电流 建议值 [µA] < 1 较大值 [mA] 102)

连接电阻 [kΩ] 3 5 5 5 5 5 5 5 10 连接电阻公差 [%] ±20

主要电气参数 行程 225 300 360 450 500 600 750 1000 1250 1500 1750 2000

电源 [V DC] 101) 较大电流消耗 [mA] 4 弧刷电流 建议值 [µA] < 1

较大值 [mA] 102) 连接电阻 [kΩ] 5 5 5 5 5 5 10 10 10 20 20 20

连接电阻公差 [%] ±20 独立线性度 [%] 0.07 0.06 0.05 0.05 0.05

0.05 0.04 0.04 0.03 0.03 0.03 0.02 温度系数 [ppm/°K] 5 接口 模拟量

1) 建议使用稳定的电源。较大允许使用42 V DC。 2) 仅允许短期采用，以防出现故障。

工作和环境条件 行程 225 300 360 450 500 600 750 1000 1250 1500 1750 2000

环境温度 [°C] –30 ... +1001) 防护等级 顶端 IP40，符合IEC60529标准

底端 IP42 ，符合IEC605292)标准 耐振性能 符合 DIN/IEC 68标准 2–6部分，

严重级别 2 耐连续冲击性能 符合 DIN/IEC 68标准 2 – 27部分，

严重级别 2 CE 标志（见符合声明） 符合欧盟电磁兼容性指令

1) 请注意完整系统方案中所使用的单个元件的温度范围。

行程 [mm]

类型 TLF 型材 LWG 连接杆 AIF 集成AIF 接口

行程 225 300 360 450 500 600 750 1000 1250 1500 1750 2000 结构特点

开放式型材，带密封带和滑动装置 测量原理 模拟量位移编码器，

带触点和量测量 分辨率 [mm] 0.01 较高行程速度 [m/s] 10

 较高加速度 [m/s2] 200 安装位置 任意 驱动器， 滚珠联轴器

角度偏差 [°] ±1 平行偏差 [mm] ±1.5 使用寿命 行程 [106]

典型值100 连接 4-针插头,型号ADIN 43 650

产品重量 [g] 900 1000 1100 1200 1300 1500 1800 2200 2500 3000 3500 3900

模拟量位移编码器 MLO-POT-...-TLF

· 导电塑料电位计 · 量测量，高分辨率 · 用于各类高速行程，使用寿命 长

· 可通过多种方式安装于气缸 DGPL · 插入式连接 · 行程：225 ... 2000 mm

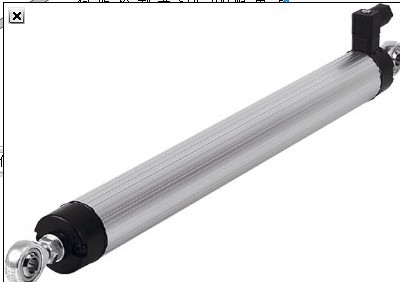

MLO-POT-...-LWG

 2) 编码器向下滑动点与安装位置相反。

主要 技术参数 行程 100 150 225 300 360 450 500 600 750 结构特点 圆形型材，

带连接杆 测量原理 模拟量位移编码器，带触点和量测量 分辨率 [mm] 0.01

较高行程速度 [m/s] 5 较高加速度 [m/s2] 200 安装位置 任意 驱动器，

 滚珠联轴器 角度偏差 [°] ±12.5 平行偏差 [mm]

– 使用寿命 行程 [106] 典型值50 连接 4-针方形插头 产品重量 [g]
