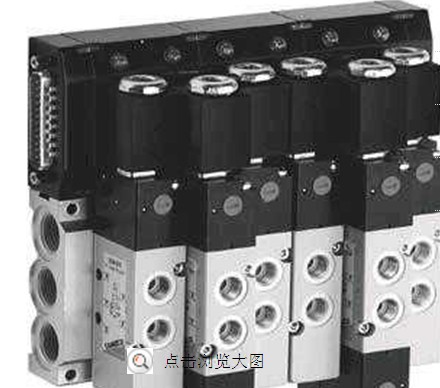

camozzi HN系列阀岛阀体材料/工作方式

camozzi HN系列阀岛阀体材料/工作方式

小尺寸，高流量，气动和电气模块化，电路板上的电气连接，与多串行节点系列CX接口的可能性，通过单稳态和双稳态电磁阀的子基础优化信号分配只是其中的一些功能 这个系列特别创新的产品

25针或37针多极连接

排气3和5：G1 / 4或集成消音器

排气82/84：M7

温度0÷50°C

空气规格根据ISO 8573-1：2010，过滤压缩空气，无润滑，6.4.4级。

如果需要润滑，请仅使用较高粘度为32 Cst的油

和带有外部伺服引导电源的版本。

根据ISO 8573-1：2010（不润滑），伺服先导供气质量等级必须为6.4.4。

阀门信号

25或37针

0.8 A（带Sub-D连接器25针）

1 A（带Sub-D连接器37针）

24 V DC +/- 10％

先导压力3÷7巴

4.5÷7巴（版本2x2 / 2和2x3 / 2时工作压力过6巴）

流量400 Nl / min（10.5mm）

与常见的通信协议的串行连接

带密封件的阀门构造阀芯

阀门功能5/2单稳态和双稳态

5/3 CC

2 x 2/2 NO

2 x 2/2 NC

1 x 2/2 NC + 1 x NO

2 x 3/2 NC

2 x 3/2 NO

1 x 3/2 NC + 1 x 3/2 NO

材料阀芯在铝

HNBR中的阀芯密封

camozzi HN系列阀岛阀体材料/工作方式

NBR的

黄铜盒

机身和端盖在技术聚合物

铝基底座

连接入口2和4，尺寸10,5 mm：M7，管Ø4，管Ø6

入口2和4，尺寸21 mm：G1 / 8，管Ø6，管Ø8

供应1：G1 / 4，管Ø8，管Ø10

供应12/14：M7

700 Nl / min（21mm）

安装位置任何位置

防护等级IP 65

电气部分 - 多个版本

Sub-D接头类型

较大。吸收

电源电压

较大。操作线圈数

»协议可用：

PROFIBUS-DP，CANopen，DeviceNet，EtherNet / IP，PROFINET，EtherCAT

24个20个阀位（带Sub-D连接器25针）

32个阀位（带Sub-D连接器37针）

黄色领导

电气部分 - 现场总线版本

得益于多种选择，HN系列阀岛是不同应用的解决方案，特别是在自动化系统中

阀门功能：2x2 / 2;2×3/2;5/2; 5/3 CC

阀门流量：400和700 Nl / min

»模块化底座：阀门尺寸为10.5mm的2个位置，阀门尺寸为21mm的单个位置

»单稳态和双稳态阀的子基座（尺寸10.5mm）

阀门尺寸10.5mm（每个底座2个阀门）

21mm（每个底座1个阀门）

工作压力-0.9÷10巴
