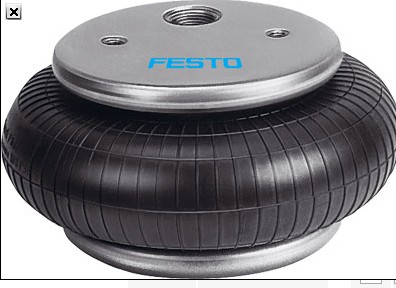

气囊式气缸EBS系列技术参数/工作条件

气囊式气缸EBS系列技术参数/工作条件

注意

· 气囊式气缸仅可被用于驱动工

件，或必须在行程末端配备行

程限位挡块，否则气囊会发生

载

· 要把气缸压回小高度，需要复位力。通常，通过应用负载来实现

· 要在活塞上滚动，滚动气囊所需的小压力为 0.9 bar。因此，在没有压力的状态下，不得将气囊推回初始位置，这样会损坏气管

· 上下两块板的整个轴承表面必须用来吸收力

· 橡胶气囊在工作时，不得与其它部件发生接触

· 气囊式气缸拆分前，必须经过排气

缸径80 和100 mm

气接口 Gy

工作模式 单作用

结构特点 滚动气囊

安装方式 带内螺纹

安装位置 任意

T- 工作行程105 和110 mm

工作介质 过滤压缩空气，润滑或未润滑

工作压力 [bar] 0.9 ... 8.0

1 壳体 聚酰胺，玻纤加强型

气囊 橡胶– 材料注意事项 不含铜、聚四氟乙烯和硅

环境温度 [°C] –40 ... +70

耐腐蚀等级 CRC1) 2

145 100 36 490 EB-145-100

165 125 36 491 EB-165-125

215 155 36 492 EB-215-155

250 185 36 493 EB-250-185

325 215 193 790 EB-325-215

385 230 193 791 EB-385-230
