销售德国费斯托紧凑型电磁阀主要技术参数

销售德国费斯托 紧凑型电磁阀主要技术参数

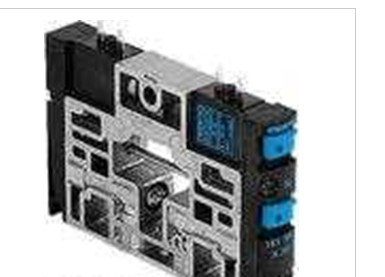

CPE18-M1H-3OLS-QS-8

参数

主要技术参数– Midi CPE18

螺纹接口快插接头

阀功能两位三通阀，单电控

结构特点滑阀

密封原理软性

驱动方式电

复位方式气动

控制方式先导控制

先导气源内先导或外先导

流动方向内先导气源：单向

外先导气源：双向

排气功能带流量控制

手控装置通过工具附件复位、锁定

安装位置任意位置

宽度18 mm

阀位尺寸20 mm

功耗1.28 W

CPE18-M1H-3OLS-QS-8

流动方向内先导气源：单向

外先导气源：双向

排气功能带流量控制

手控装置通过工具附件复位、锁定

安装位置任意位置

宽度14 mm

阀位尺寸16 mm

公称通径6 mm 6 mm

标准额定流量G: 900 l/min QS-6: 510 l/min

QS-8: 810 l/min

安装方式通孔安装

气接口1, 2 G ? 6或? 8 mm

3 G G

10, 12 M3 ? 3 mm

82 M3 M3

控制方式先导控制

先导气源内先导或外先导

工作和环境条件

螺纹接口快插接头

工作介质过滤压缩空气，润滑或未润滑

真空

工作压力范围内先导气源2.5 …8 bar

外先导气源–0.9 …+10 bar

先导压力范围2.5 …8 bar

环境温度–5 …+50 ° C

介质温度–5 …+50 ° C

电参数

螺纹接口快插接头

工作电压24 V DC +10/-15%

销售德国费斯托 紧凑型电磁阀主要技术参数

型号

NPQH-D-M5-Q6-P10 578335

560697

VN-05-N-I3-PQ2-VQ2 193635

DSN-16-80-P

LFR-1/2-D-MIDI-A

MSB4-1/4:H7:N3:M2-WP

CPE10-M1BH-5L-QS-6

CPE24-M1H-5J-3/8

PUN-4X0,5-BL

HGL-1/4-B

CPE10-M1BH-3GL-M5

CPE18-M1H-3GLS-1/4

SVS-3-1/8

SVS-4-1/8

MFH-5/2-D-3-C

GRLA-1/2-QS-12-D

35969  LR-ZP-A-D-1

153298  HE-3-3/8-3/8

6682    OS-1/4-B

12461   VL-5/2-3/4-D-4

192307   LR-1/4-D-7-O-I-MINI

LFR-1-D-0-MAXI

HE-D-MAXI

646226  LF/LFR-D-MINI:ERS

646230  LF/LFR/FRC-D-MAXI:ERS

646228  LF/LFR-D-MIDI:ERS

GRLA-3/8-QS-8-RS-B

DSR-10-180-P

CPV14-GE-MP-6-18264D502

CPV14-GE-MP-6-18264D502

VN-07-H-T3-PQ2-VA4-R01

DGPL80-2000-PPV-A-B-GF-GK-SH-D2

SLF-16-20-P-A

QSK-G3/8-8

SLT-10-50-P-A

ADVC-10-10-A-P

DNC-50-80-PP-A-A-S2

SLT-10-50-P-A

CPE18-M1H-3OLS-QS-8
