BLG 4A-050-50X-B02-O01-SXBLG0006 515 mm 515 mm 14 ms

BLG 4A-080-50X-B03-O01-SX BLG0007 815 mm 415 mm 14 ms

BLG 1-010-210-050-PV01-SX

BLG 1-010-210-050-PV01-SX

BLG 1-010-210-070-PV01-SX

BLG 1-010-210-070-PV01-SX

BLG 1-015-210-050-PV01-SX

BLG 1-015-210-050-PV01-SX

BLG 1-015-210-070-PV01-SX

BLG 1-015-210-070-PV01-SX

BLG 1-030-210-070-PV01-SX

BLT 18KF-001-N-02

BLT 18KF-001-N-S4

BLT 18KF-001-P-02

BLT 18KF-001-P-S4

BLT M-11-U-03

BLT M-15-U-S4

BLT M-55-U-S4

BLT 21M-001-N-S4

BLT 21M-001-N-S4

BLT 21M-001-P-S4

BLT 21M-001-P-S4

BLT 31M-001-U-S92

BLT 31M-002-U-S92

BMF 204K-PS-C-2A-PU-02

BMF 204K-PS-C-2A-PU-02

BMF 204K-PS-C-2A-SA2-S49-00,3

BMF 204K-PS-C-2A-SA2-S49-00,3

BMF 204K-PS-C-2A-SA2-S49-00,5

BMF 204K-PS-C-2A-SA2-S49-00,5

BMF 273K-NS-C-2A-PU-05

光路，数量4

环境温度-10...55 °C

保护区域高度 (Hp)915 mm

PFHd (EN 62061)2.62 E-9 1/h

开关输出端2x PNP 常闭触点 (NC)

外壳材料铝

探测能力315 mm

光线类型红外线型

诊断覆盖率98.9 %

使用时长20 a

有效面，材料PMMA

工作电压Ub19.2...28.8 VDC

接口2接收器: M12x1-其它, A-编码

接口1发射器: M12x1-其它, A-编码

尺寸35 x 1064 x 41.2 mm

BWS类型 (非接触式保护装置)4

防护等级IEC 60529IP65

许可/一致性T?V, cULus, CE

较大反应时间16 ms

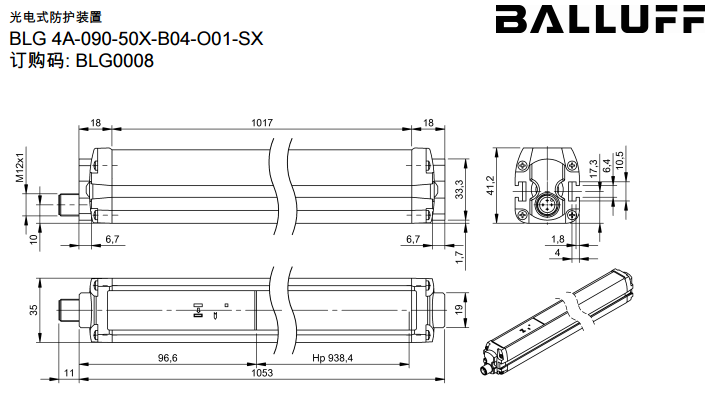

BLG 4A-090-50X-B04-O01-SX BLG0008 915 mm 315 mm 16 ms

Electrical data

ESD 8 kV触点，15 kV空气

IVW (浪涌) 2 kV (EN 61000-4-5)

RFI 30 V/m (EN 61000-4-3)

RFI 2000...3000 MHz 3 V/m (EN 61000-4-3)

功率有关的干扰 30V (EN 61000-4-6)

反极性保护 是

工作电压Ub 19.2…28.8 VDC

排放 EN 55022，A级

较大负载电容，在Ue下 0.065 µF

测量工作电压Ue DC 24 V

爆裂 2 kV (EN 61000-4-4)

输出电流，较大 500 mA

过载保护 1.4 A较大，在55 °C时

防护等级 III

Environmental conditions

EN 60068-2-27，冲击 16 ms (10 G)

每个轴1000次冲击

EN 60068-2-6，振动 1倍频程/分钟

每轴20次跳跃

仓储温度 -25…70 °C

环境温度 -10…55 °C

相对空气湿度 15…95 %，不凝结

防护等级IEC 60529 IP65

BLG 4A-120-50X-B04-O01-SX BLG0009 1215 mm 415 mm 16 ms

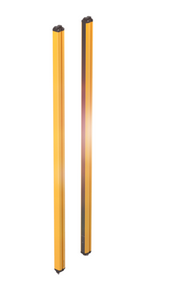

巴鲁夫的安全光幕BLG 4A是非接触式光电保护装置 (BWS)。它们可探测手指、手或人体，应用于那些有潜在机床危险的工作范围内。在那些区域内，它们能立即停止带来危险的运动。

特点

通过省去保护栅栏更好地利用空间

人和机床之间快速互动

更的防擅动保护

用于手指、手和人体探测

安全特性值：PLe / SIL3

带红外保护区的保护范围

停止带来危险的运动

用于人员识别的光电危险点保护装置
