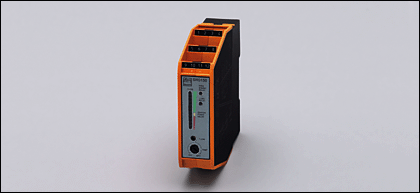

SR0150轨道安装的控制显示器用途
SR0150
SR0151
SR0152
SR0153
SR1000
SR2301
SR307A
SR5900
SR5906
SU7000
SU7001
SU7200
SU8000
SU8001
SU8200
SU9000
SU9001
SU9004
SV3050
SV3150
SV4050
SV4150
SV4200
SV4204
SV4500
SV4504
SV4610
流量传感器的控制显示器
DIN轨道安装
电气连接通过带箍位螺丝的公母接头(预装)
连接: 1 个传感器
应用范围 流量、温度和断线监控
电气设计 DC
工作电压 [V] 24 DC
电压公差 [%] +10 / -20
电流损耗 [mA] 90
防护等级 III
反相保护 否
输出
输出功能 继电器
开关功能
- 流量监控 当有流量和开机延迟时间期间，继电器闭合。
- 温度监控 温度标时继电器闭合
- 断线监控 断线或短路时继电器断开
继电器接口容量 4 A (250 V AC / 30 V DC)
短路保护 否
过载保护 否
压监控 过压时所有的继电器断开;
LED "LOW VOLTAGE/WIRE BREAK-RELAY"灯闪烁
反应时间
开机延迟时间 [s] 10...80 *)
反应时间 [s] max. 3
软件/编程
开关点调整 电位计
选择液体/气体 连接接线端子23-24 **)
开关点设定 电位计
温度范围 [°C] 0...80
已设定开关点的重复精度 [K] ± 4
环境条件
环境温度 [°C] -20...60, 如果有足够的自由空间用于对流冷却
外壳防护等级 IP 20
/测试
MTTF [年] 263
机械技术数据
外壳材料 PBT
重量 [kg] 0.233
显示器/操作件
功能显示 11 LED
开关状态显示 LED 红色
开关状态显示 LED 红色
接口 公母接头
芯线颜色BN棕色BU蓝色BK黑色WH白色GY灰色
| 1 = 流量监控 |
| 2 = 断线监控 |
| 3 = 温度监控 |
| 4 = 设置开机延迟时间 的外部电阻 |
| 5 = 链接到监控气体介质, |
| 请根据IEC60127-2一页中的指导标准，使用小型保险丝 |
| ≤ 5 A (快速使用) |
